Лабораторная работа 5. Выяснение условия равновесия рычага

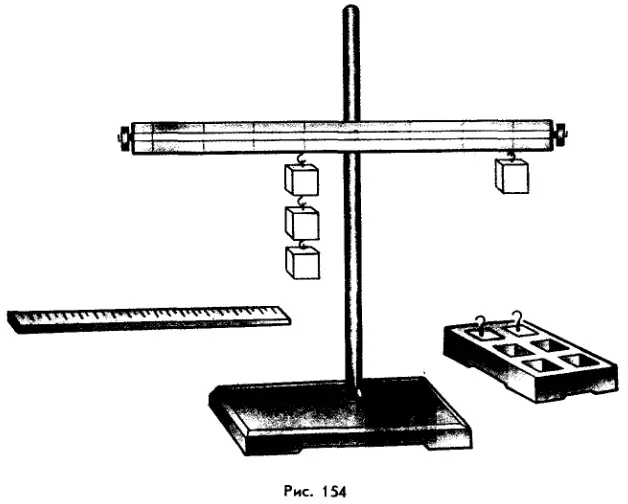

Оборудование: рычаг на штативе, набор грузов, линейка (рис. 154).

Рычаг на штативе и набор грузов

Указания к выполнению работы

1. Путем вращения гаек на концах рычага уравновесьте его так, чтобы он расположился горизонтально.

2. Подвесьте два груза к левому плечу рычага на расстоянии l1 = 18 см от оси вращения.

3. Путем проб установите место на правом плече рычага, к которому следует подвесить три груза, чтобы уравновесить два предыдущих. Измерьте расстояние от этого места до оси вращения (l2).

4. Считая, что каждый груз весит 1 Н, заполните пустые места таблицы.

5. Сделайте вывод о справедливости правила моментов.
