Водопровод. Поршневой жидкостный насос

Человечество не может существовать без воды. Вода — основной элемент нашей пищи. Потребителем воды являются промышленность, энергетика, сельское хозяйство и транспорт. На использовании воды основано санитарно-техническое оборудование жилищ (наличие ванн, душей, канализации, системы отопления и др.).

Инженерные сооружения, служащие для снабжения водой населения, а также заводов, фабрик и т. д., называются водопроводом.

Воду берут из рек, водохранилищ, озер или из-под земли. Иногда воду приходится доставлять издалека. Например, для Москвы часть воды берут из Волги по каналу длиной 128 км.

Взятая из источника вода, прежде чем попасть к потребителю, проходит через водоочистные сооружения (первые такие сооружения в нашей стране были построены в 1888 г. в Петербурге). Затем с помощью насосных станций очищенная вода подается в водопроводную сеть города, на заводы, животноводческие фермы и т. д.

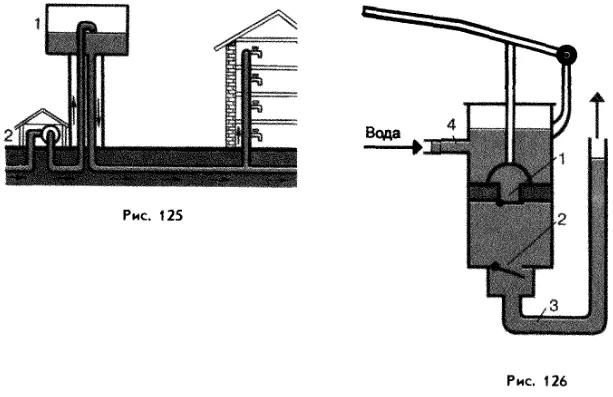

Схема устройства водопровода показана на рисунке 125. С помощью насоса 2 вода поступает в большой бак с водой, находящийся в водонапорной башне 1. От этой башни вдоль городских улиц на глубине примерно 2,5 м проложены трубы, от которых в каждый отдельный дом идут специальные ответвления, оканчивающиеся кранами. Эти краны не могут располагаться выше уровня воды в баке водонапорной башни, так как иначе вода до них доходить не будет.

Водонапорная башня и поршневой жидкостный насос

В бак водонапорной башни вода подается насосами. Это, как правило, центробежные насосы с электрическим приводом. Мы здесь рассмотрим принцип действия другого насоса — так называемого поршневого жидкостного насоса, изображенного на рисунке 126. Основными частями этого насоса являются снабженный клапаном 1 поршень и цилиндр с клапаном 2. Когда поршень опускается вниз, вода под ним закрывает клапан 1 и открывает клапан 2. Через этот клапан вода из цилиндра по трубе 3 начинает накачиваться в верхний резервуар с водой (например, в бак водонапорной башни).

При подъеме поршня клапан 2 закрывается, а клапан 1, наоборот, открывается. Через трубу 4 вода поступает в насос и заполняет цилиндр. При последующих опусканиях и поднятиях поршня процесс будет повторяться, и вода, порция за порцией, будет перекачиваться по трубе 3 в верхний резервуар.

1. Где и для чего используется вода? 2. Из каких элементов состоит система водоснабжения? 3. Расскажите об устройстве водопровода. 4. Почему водопроводные краны в домах не делают выше уровня воды в баке водонапорной башни? 5. Одинаковое ли давление существует в водопроводных кранах на разных этажах? От чего оно зависит? 6. Опишите принцип действия поршневого жидкостного насоса.
