Резисторы

Более половины деталей, используемых в современных радиоэлектронных устройствах, составляют резисторы.

Резистором (от лат. resisto — сопротивляюсь) называют выпускаемую промышленностью деталь, обеспечивающую заданное (номинальное) электрическое сопротивление цепи. Сопротивление резистора указывают на его корпусе либо в виде числового значения, либо в закодированной форме (например, в виде определенных цветных полосок). Условное обозначение резистора приведено в таблице 2 (см. § 9).

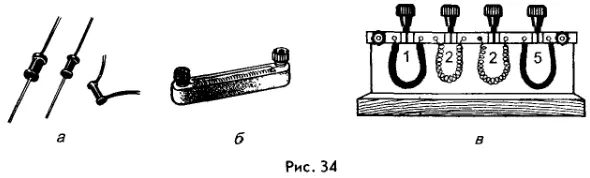

В зависимости от материала, из которого изготовлена токопроводящая часть резистора, различают металлические, углеродистые, керамические и другие резисторы. Для защиты от пыли, влаги и механических повреждений снаружи их покрывают стеклоэмалью или каким-либо другим твердым материалом (рис. 34, а).

Резисторы

Лабораторные резисторы, используемые в школе, имеют вид проволочных спиралей, помещенных в углубление пластмассовой колодки (рис. 34, б).

В школьных экспериментах применяют также демонстрационные магазины сопротивлений, состоящие из нескольких резисторов в виде проволочных спиралей, рассчитанных на 1, 2 и 5 Ом (рис. 34, в).

Существуют резисторы как с постоянным сопротивлением, так и с переменным. К последним относятся реостаты. Условное обозначение реостата приведено в таблице 2.

Действие реостатов основано на зависимости сопротивления проводника от его длины. Конструкция реостатов позволяет изменять длину участка, по которому идет ток. При увеличении этой длины сопротивление реостата возрастает, при уменьшении убывает.

Различают рычажные и ползунковые реостаты.

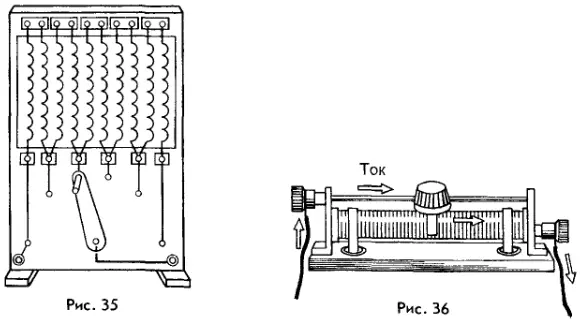

Рычажный реостат изображен на рисунке 35. Передвигая рычаг реостата от одного контакта к другому, можно вводить в цепь большее или меньшее число проволочных спиралей и тем самым скачком (ступенчато) изменять сопротивление цепи.

Ползунковый реостат изображен на рисунке 36. Его сопротивление можно изменять плавно. Для этого реостат снабжен скользящим контактом (ползунком). Перемещая его, мы постепенно включаем большую или меньшую часть обмотки реостата, и его сопротивление плавно изменяется.

Рычажный и ползунковый реостаты

Путем изменения сопротивления цепи можно влиять на силу тока в ней. От нее, в свою очередь, зависят действия, оказываемые током в различных устройствах. Реостаты позволяют эти действия как усиливать, так и ослаблять.

??? 1. Что такое резистор? Как он обозначается на схемах? 2. Что такое реостат? 3. Какие виды реостатов вы знаете? Чем они отличаются друг от друга? 4. Как обозначается реостат на схемах? 5. Зачем нужны реостаты? 6. В какую сторону следует передвинуть рычаг реостата, изображенного на рисунке 35, чтобы его сопротивление уменьшилось? 7. В какую сторону следует переместить ползунок реостата, изображенного на рисунке 36, чтобы его сопротивление увеличилось?
