Последовательное соединение проводников

Электрические цепи, используемые на практике, содержат, как правило, несколько потребителей электроэнергии. Эти потребители могут быть по-разному соединены друг с другом, например последовательно или параллельно.

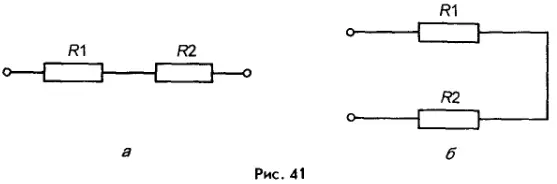

При последовательном соединении потребителей они включаются в цепь поочередно друг за другом без разветвлений проводов между ними. Именно так соединены резисторы, изображенные на рисунке 41. Форма линий, обозначающих при этом соединительные провода, не играет роли, и потому схема цепи при одном и том же типе соединения может выглядеть по-разному.

Последовательное соединение

Обозначим через I1, U1 и R1 силу тока, напряжение и сопротивление на первом участке цепи (первом резисторе на рисунке 41, а), а через I2, U2 и R2 силу тока, напряжение и сопротивление на втором участке цепи (втором резисторе на рисунке 41, а). Общее сопротивление обоих участков обозначим через R, общее напряжение на них — через U, а общую силу тока, которая совпадает с силой тока внутри источника, — через I. Тогда связь между общими значениями силы тока, напряжения и сопротивления с их значениями на отдельных участках цепи может быть выражена в виде следующих соотношений:

I = I1 = I2, (16.1) U = U1 + U2, (16.2) R = R1 + R2. (16.3)

Чтобы убедиться в справедливости этих соотношений, следует собрать соответствующую цепь и с помощью амперметра и вольтметра произвести необходимые измерения.

Итак, при последовательном соединении проводников сила тока везде одинакова, напряжение в цепи равно сумме напряжений на отдельных участках, а общее сопротивление складывается из сопротивлений отдельных проводников.

Соотношения (16.1)-(16.3) допускают обобщение: все приведенные закономерности справедливы для любого числа последовательно соединенных проводников.

Из равенства (16.3) следует, что общее сопротивление последовательно соединенных проводников всегда превышает сопротивление любого из них. Это и понятно: ведь, соединяя проводники последовательно, мы как бы увеличиваем их общую длину, а с увеличением длины возрастает и сопротивление.

При последовательном соединении n одинаковых элементов (резисторов, ламп и т. д.) их общее сопротивление R превышает сопротивление R1 одного из них в n раз:

R = nR1

Общее напряжение U при этом делится на n равных частей, так что каждый из элементов цепи оказывается под напряжением U1 в n раз меньшим общего значения. Например, при включении в сеть с напряжением U = 220 В десяти последовательно соединенных одинаковых ламп каждая из них оказывается под напряжением U1 = U/10 = 22 В.

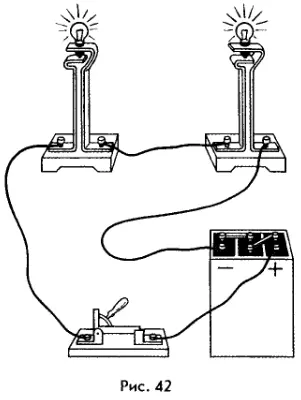

Отличительной особенностью последовательного соединения проводников является то, что при отказе в работе хотя бы одного из них ток прекращается сразу во всей цепи. Вывернув, например, одну из ламп, изображенных на рисунке 42, мы увидим, как тут же перестанет гореть и другая (оставшаяся) лампа. Так что, если вы украсите новогоднюю елку гирляндой из последовательно соединенных лампочек и какая-то из них перегорит, то погаснет не только она, но и все остальные тоже. Поэтому, чтобы определить, какая из лампочек перегорела, вам придется проверить всю гирлянду.

Пример последовательного соединения

1. Какое соединение проводников называют последовательным? 2. Начертите схему цепи, изображенной на рисунке 42. 3. Какие три закономерности справедливы для последовательного соединения проводников? 4. Как находится общее сопротивление последовательно соединенных проводников в случае, когда они одинаковые? Как в этом случае распределяется между проводниками общее напряжение?
