Блок

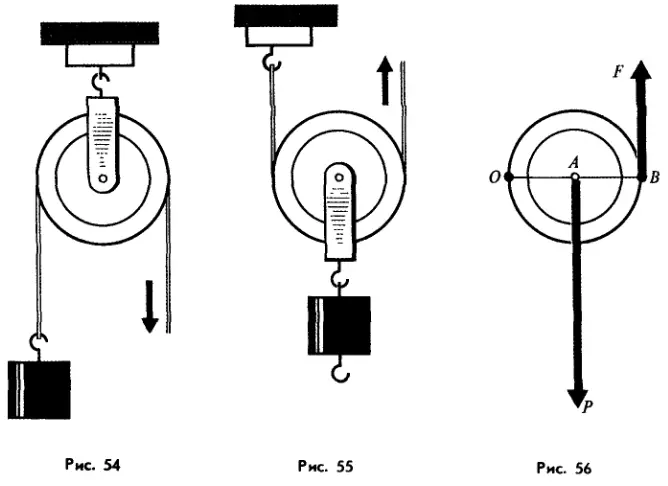

Блок представляет собой устройство, имеющее форму колеса с желобом, по которому пропускают веревку, трос или цепь. Различают два основных вида блоков — подвижный и неподвижный. У неподвижного блока ось закреплена и при подъеме грузов не поднимается и не опускается (рис. 54), а у подвижного блока ось перемещается вместе с грузом (рис. 55).

Неподвижный блок не дает выигрыша в силе. Его применяют для того, чтобы изменить направление действия силы. Так, например, прикладывая к веревке, перекинутой через такой блок, силу, направленную вниз, мы заставляем груз подниматься вверх (см. Рис. 54).

Блок - простейший механизм
Иначе обстоит дело с подвижным блоком. Этот блок позволяет небольшой силой уравновесить силу, в 2 раза большую. Для доказательства этого обратимся к рисунку 56. Прикладывая силу F, мы стремимся повернуть блок вокруг оси, проходящей через точку О. Момент этой силы равен произведению Fl, где l — плечо силы F, равное диаметру блока ОВ. Одновременно с этим прикрепленный к блоку груз своим весом Р создает момент, равный, где — плечо силы Р, равное радиусу блока ОА. Согласно правилу моментов (21.2)

, (22.1)

откуда

, (22.2)

что и требовалось доказать.

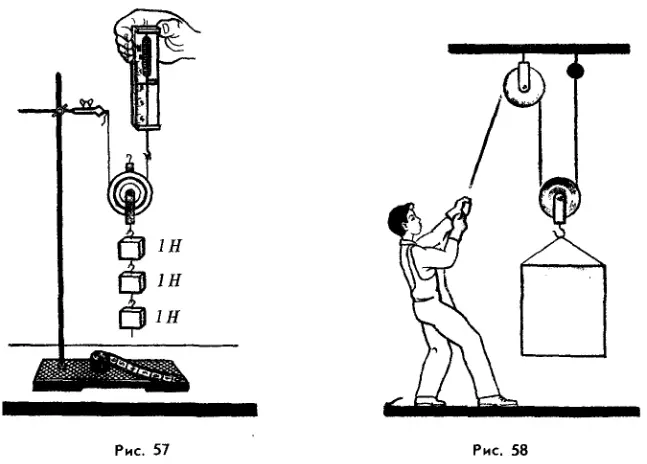

Из формулы (22.2) следует, что P/F = 2. Это означает, что выигрыш, в силе, получаемый с помощью подвижного блока, равен 2. Опыт, изображенный на рисунке 57, подтверждает этот вывод.

На практике часто применяют комбинацию подвижного блока с неподвижным (рис. 58). Это позволяет изменить направление силового воздействия с одновременным двукратным выигрышем в силе.

Выигрыш в силе при использовании блока

Для получения большего выигрыша в силе применяют грузоподъемный механизм, называемый полиспастом. Греческое слово «полиспаст» образовано из двух корней: «поли» — много и «спао» — тяну, так что в целом получается «многотяг».

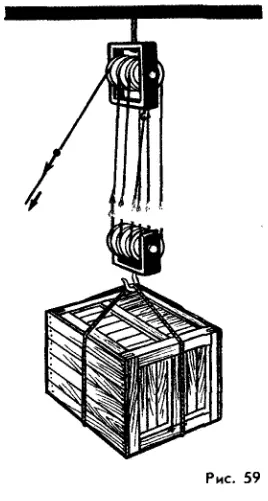

Полиспаст представляет собой комбинацию из двух обойм, одна из которых состоит из трех неподвижных блоков, а другая — из трех подвижных блоков (рис. 59). Поскольку каждый из подвижных блоков удваивает силу тяги, то в целом полиспаст дает шестикратный выигрыш в силе.

Полиспаст

1. Какие два вида блоков вы знаете? 2. Чем отличается подвижный блок от неподвижного? 3. Для какой цели применяют неподвижный блок? 4. Для чего используют подвижный блок? 5. Что представляет собой полиспаст? Какой выигрыш в силе он дает?
