Фотоаппарат

Фотоаппаратом называется устройство для получения оптических изображений различных объектов на светочувствительном слое фотопленки или какого-либо другого фотоматериала.

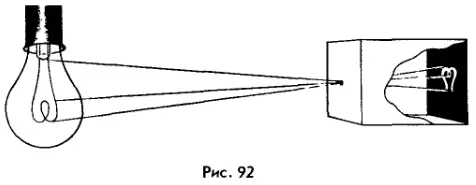

Первым аппаратом, с помощью которого удалось получить изображения различных объектов, была камера-обскура (от лат. obscurus — темный). Она представляла собой темный ящик с небольшим отверстием в одной из стенок и позволяла получать действительные и перевернутые изображения предметов, помещенных перед ним, без использования каких-либо линз (рис. 92). Для наблюдения этого изображения заднюю стенку камеры (экран) изготавливали из матового стекла или промасленной бумаги.

Камера-обскура

Камера-обскура была изобретена арабским ученым Ибн-аль-Хайсамом (965—1039), известным в Европе под именем Альхазена. Более или менее широкое распространение она получила в XVI—XVII вв. Проецируя изображение, даваемое камерой, на бумагу или холст и обводя его контуры, можно было получить рисунок, изображающий человека или какой-либо предмет. Немецкий астроном И. Кеплер использовал камеру-обскуру для наблюдения солнечного затмения 1600 г.

В 30-х гг. XIX в. французский художник и изобретатель Луи Дагер поместил в отверстие камеры линзу, а туда, где ранее находился экран, светочувствительную пластинку, покрытую иодистым серебром. Под воздействием света в светочувствительном слое пластинки создалось скрытое изображение. Проявив пластинку путем специальной химической обработки, Дагер получил первую в мире фотографию. Сообщение об этом открытии было опубликовано в 1839 г.

С тех пор этот год считается годом изобретения фотографии (или дагеротипии, как назвал ее в честь себя сам Дагер, постаравшись затемнить тем самым роль своего компаньона Ж. Н. Ньепса в ее изобретении).

В том же году во Франции началось серийное производство фотографических камер. Эти первые (деревянные) камеры были громоздкими и неудобными в обращении. Однако уже через три года был сконструирован первый металлический фотоаппарат небольшого размера. В результате последующего совершенствования аппарата, его механизмов и объектива, а также используемого в нем светочувствительного материала фотоаппарат принял современный вид.

Одной из основных частей фотоаппарата является объектив, состоящий из нескольких линз и помещаемый в передней части светонепроницаемой камеры. Внутри камеры находится фотопленка. Объектив можно плавно перемещать относительно пленки для получения на ней четких изображений предметов, расположенных на разных расстояниях от фотоаппарата.

Устройство фотоаппарата

При фотографировании объектив открывается при помощи специального затвора, и лучи света от фотографируемого предмета попадают на фотопленку (рис. 93). Под действием света в светочувствительном слое пленки происходит разложение микроскопических кристалликов бромистого серебра. На тех участках, где это произошло, получается скрытое изображение. Оно остается невидимым до тех пор, пока пленку не опустят в специальный раствор — проявитель. Под действием проявителя пленка начинает чернеть, причем раньше всего на тех участках, которые были освещены сильнее. Вынув пленку из проявителя, ее следует ополоснуть и перенести в раствор закрепителя (фиксаж). Закрепитель растворяет и удаляет из пленки оставшееся бромистое серебро и тем самым прекращает процесс ее почернения. На пленке остается негатив — изображение, в котором светлые места сфотографированного предмета выглядят темными, а темные, наоборот, светлыми (более прозрачными). Затем пленку промывают и сушат.

С негатива получают позитив, т. е. изображение, на котором темные места расположены так же, как и на фотографируемом предмете. Для этого негатив помещают между источником света и фотобумагой. Темные участки пленки пропустят меньше света, чем более светлые (т. е. более прозрачные), и поэтому после проявления и закрепления мы увидим на фотобумаге реальную картину распределения темных и светлых областей фотографируемого объекта.

Современная жизнь уже немыслима без фотографии. Она находит широкое применение в науке, технике, искусстве. Фотографии стали цветными, а многие фотоаппараты — автоматическими. Использование фотографии в астрономии позволило открыть Плутон и другие небесные тела. А фотографии, переданные с космических станций посредством радиоволн, дали возможность увидеть обратную (невидимую с Земли) сторону Луны, а также пейзажи Марса и Венеры.

??? 1. Что представляет собой камера-обскура? Почему она так называется? 2. Кто и когда получил первую фотографию? 3. Опишите принцип действия фотоаппарата. 4. Охарактеризуйте изображение, даваемое объективом фотоаппарата, изображенного на рисунке 93. Где должен располагаться предмет, чтобы это изображение было именно таким? 5. Можно ли сфотографировать предмет, расположенный между объективом и его фокусом? Почему?

Экспериментальное задание. Изготовьте камеру-обскуру. Для этого воспользуйтесь банкой от чипсов или картонной коробкой, обклеенной изнутри черной бумагой. Получите с помощью сделанной вами камеры изображение хорошо освещенного предмета (например, нити лампы накаливания). Охарактеризуйте полученное изображение. Имейте в виду, что наиболее резкое изображение в камере-обскуре возникает тогда, когда диаметр d отверстия в ней (в миллиметрах) составляет примерно 0,04√l, где l — расстояние от отверстия до экрана, также выраженное в миллиметрах.
