Оптические приборы

Лупа

Лупа — это самый простой оптический прибор, так как она представляет собой простую собирательную линзу.

Собирающая линза дает не действительное изображение, а мнимое, которое наш мозг уже самостоятельно выравнивает и переворачивает.

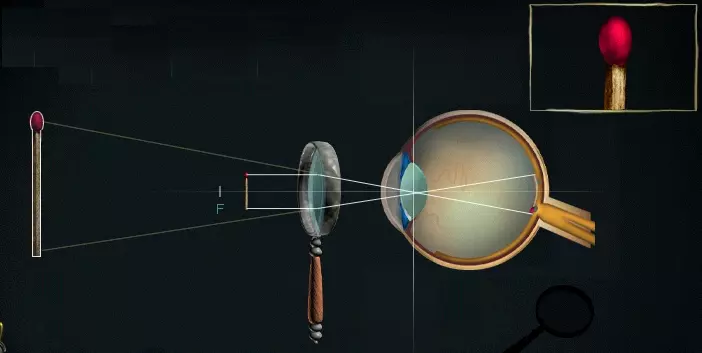

Принцип построения мнимого изображения с помощью лупы

Микроскоп

Микроскоп тоже состоит из двух собирающих линз: объектива с большей оптической силой и окуляра. Чтобы получить сильно увеличенное изображение маленького предмета его надо поместить очень близко к фокусу объектива. Окуляр еще дополнительно увеличивает полученное изображение.

Чаще всего, объектив и окуляр состоят не из одной линзы, а из целой системы линз, чтобы уменьшить искажение. К тому же, в том месте, где появляется первичное изображение, помещена еще одна линза, которая передает лучи на окуляр.

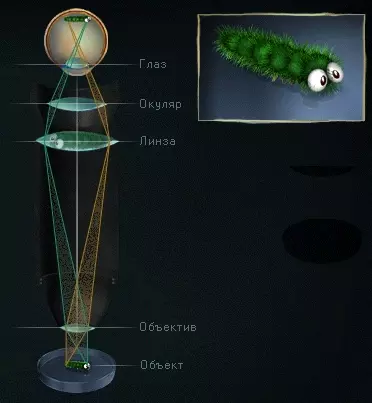

Принцип построения изображения с помощью микроскопа

Телескоп

Подзорная труба состоит в принципе из двух собирающих линз. Первый объектив с большим фокусным расстоянием уменьшает далекий предмет, а уже окулярная линза увеличивает его. Процесс завершает наш мозг, где изображение переворачивается.

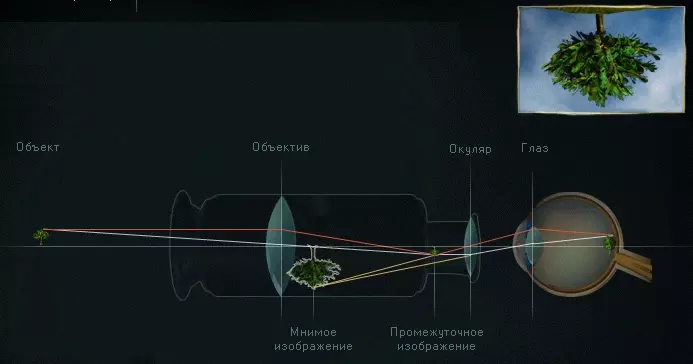

Принцип построения изображения с помощью телескопа

Если мы хотим получить корректное изображение, то в качестве окуляра надо использовать рассеивающую линзу. Эту линзу надо поместить в пределах фокусного расстояния объектива. В этом случае, виртуальное изображение будет полностью соответствовать действительности. Такая подзорная труба называется трубой Галилея.

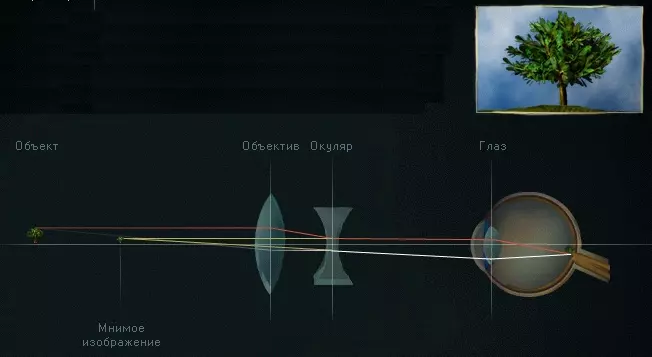

Труба Галилея
