Лабораторные работы по физике, 10 класс

1. Измерение ускорения тела при равноускоренном движении

Цель работы: измерить ускорение шарика, скатывающегося по наклонному желобу.

Оборудование: металлический желоб, стальной шарик, металлический цилиндр, измерительная лента, секундомер или часы с секундной стрелкой. (Для устойчивости к концам желоба можно приклеить кусочки ластика.)

Описание работы

Движение шарика, скатывающегося по желобу, можно приблизительно считать равноускоренным. При равноускоренном движении без начальной скорости модуль перемещения s, модуль ускорения a и время движения t связаны соотношением s = (at2)/2. Поэтому, измерив s и t, мы можем найти ускорение a по формуле a = (2s)/t2. Чтобы повысить точность измерения, ставят опыт несколько раз, а затем вычисляют средние значения измеряемых величин.

Ход работы

1. Положите желоб на стол, подложив под один из его концов одну или несколько тетрадей. Изменяя угол наклона желоба, добейтесь, чтобы шарик катился по нему достаточно медленно: движение вдоль всего желоба должно занимать не менее 3 с.

Положите в желоб у его нижнего конца металлический цилиндр. Когда шарик, скатившись, ударится о цилиндр, звук удара поможет точнее определить время движения шарика.

2. Отметьте на желобе начальное положение шарика, а также его конечное положение – верхний торец металлического цилиндра.

3. Измерьте расстояние между верхней и нижней отметками на желобе (модуль перемещения шарика s) и результат измерения запишите в таблицу, заголовок которой приведен ниже.

4. Отпустите шарик у верхней отметки без толчка и измерьте время t до удара шарика о цилиндр.

Повторите опыт 5 раз, записывая в таблицу результаты измерений. В каждом опыте пускайте шарик из одного и того же начального положения, а также следите за тем, чтобы верхний торец цилиндра находился у соответствующей отметки.

5. Вычислите tср = (t1 + t2 + t3 + t4 + t5) / 5 и результат запишите в таблицу.

6. Вычислите ускорение, с которым скатывался шарик: a ≈ (2s)/tср2. Результат вычислений запишите в таблицу.

7. Запишите выводы из эксперимента.

2. Изучение движения тела, брошенного горизонтально

Цели работы: 1) убедиться на опыте, что тело, брошенное горизонтально, движется по параболе; 2) измерить начальную скорость тела, брошенного горизонтально.
Оборудование: штатив с муфтой и зажимом, изогнутый желоб, металлический шарик, лист бумаги, лист копировальной бумаги, отвес, измерительная лента.



Описание работы
Шарик скатывается по изогнутому желобу, верхняя часть которого наклонная, а нижняя – горизонтальная (рис. 1). Оторвавшись от желоба, шарик под действием силы тяжести движется по параболе. Вершина этой параболы находится в точке, где шарик оторвался от желоба.

Выберем систему координат, как показано на рисунке.

При движении по параболе высота h, с которой падает шарик, и дальность полета l связаны соотношением h = (gl2)/(2v02). Отсюда следует, что при одинаковых начальных скоростях отношение высот, с которых падает шарик, должно быть равно отношению квадратов дальности полета.

Измерив h и l, можно найти скорость шарика в момент отрыва от желоба по формуле v0 = l√(g/(2h)).

Ход работы

1. Соберите установку, изображенную на рисунке Л-1. Нижний участок желоба должен быть горизонтальным, а расстояние h от нижнего края желоба до стола должно равняться 40 см. Лапки зажима расположите около верхнего конца желоба.

2. Положите под желобом лист бумаги, придавив его книгой, чтобы он не сдвигался при проведении опытов. Отметьте на этом листе с помощью отвеса точку А, находящуюся на одной вертикали с нижним концом желоба.

3. Поместите шарик в желоб так, чтобы он касался зажима штатива, и отпустите шарик без толчка. Заметьте (примерно) место на столе, куда упадет шарик. На отмеченное место положите лист бумаги, а на него – лист копировальной бумаги рабочей стороной вниз. Придавите эти листы книгой, чтобы они не сдвигались при проведении опытов.

4. Снова поместите шарик в желоб так, чтобы он касался зажима штатива, и отпустите без толчка. Повторите этот опыт 5 раз, следя за тем, чтобы лист копировальной бумаги и находящийся под ним лист не сдвигались. Снимите лист копировальной бумаги, не сдвигая листа под ним, и отметьте точку, расположенную наиболее близко ко всем отпечаткам (выбор этой точки означает усреднение результатов пяти опытов).

Учтите при этом, что некоторые отпечатки могут быть расположены очень близко друг к другу.

5. Измерьте расстояние l от отмеченной точки до точки А.

6. Опустите желоб так, чтобы его нижний край находился на высоте 10 см над столом, и повторите пункты 1–5. Измерьте соответствующее значение дальности полета и вычислите отношения h1/h2 и l1/l2.

7. Результаты измерений и вычислений запишите в таблицу, заголовок которой приведен ниже.

8. Проверьте, выполняется ли соотношение h1/h2 = l12/l22. Запишите расчет и сделайте вывод.

9. По результатам первого опыта вычислите значение v0, используя формулу v0 = l√(g/(2h)). Запишите расчет.

10. Запишите выводы из эксперимента.

3. Измерение жесткости пружины

Цели работы: 1) проверить справедливость закона Гука для пружины динамометра; 2) измерить жесткость этой пружины.

Оборудование: штатив с муфтой и зажимом, динамометр с заклеенной шкалой, набор грузов массой по 100 г, прозрачная линейка.

Описание работы
Согласно закону Гука модуль F силы упругости и модуль x удлинения пружины связаны соотношением F = kx. Измерив для конкретного случая F и x, можно найти коэффициент жесткости k по формуле k = F/x.

Ход работы

1. Закрепите динамометр в штативе на достаточно большой высоте над столом.

2. Подвешивая от одного до четырех грузов, вычислите для каждого случая значение силы упругости. Напомним, что в состоянии равновесия действующая на груз со стороны пружины сила упругости уравновешивается силой тяжести: F = mg. Измерьте также соответствующее удлинение пружины x.

3. Результаты измерений и вычислений запишите в таблицу, заголовок которой приведен ниже.

4. Начертите оси координат x и F, выбрав такой масштаб: 1 см удлинения пружины – 2 клетки и 1 Н силы упругости – 2 клетки. Нанесите полученные экспериментальные точки на координатную сетку.

5. С помощью прозрачной линейки проведите отрезок прямой, проходящий через начало координат как можно ближе к каждой из поставленных вами точек.

6. На основании этого построения определите, как зависит сила упругости от удлинения пружины. Запишите вывод.

7. По графику зависимости силы упругости от удлинения пружины найдите жесткость пружины. Для наибольшей точности расчета следует взять точку на графике, наиболее удаленную от начала координат. Запишите расчет и результат.

8. Запишите выводы из эксперимента.

4. Определение коэффициента трения скольжения

Цели работы: 1) исследовать, от каких параметров зависит сила трения скольжения; 2) измерить коэффициент трения скольжения.

Оборудование: деревянная доска (или линейка), брусок, набор грузов массой по 100 г, динамометр.

Описание работы

Если равномерно тянуть брусок с грузом по горизонтальной поверхности, то прикладываемая к бруску горизонтальная сила будет равна по модулю силе трения скольжения Fтр, действующей на брусок со стороны поверхности. Модуль силы трения Fтр связан с модулем силы нормальной реакции N соотношением Fтр = μN. Измерив Fтр и N, можно найти коэффициент трения μ по формуле μ = Fтр/N.

Ход работы
1. Измерьте вес бруска.

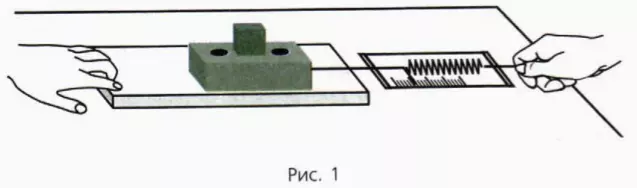

2. Положите брусок на горизонтальную деревянную поверхность так, чтобы с этой поверхностью соприкасалась самая большая грань бруска. Поставьте на брусок один груз и равномерно тяните брусок по поверхности с помощью динамо- метра, как показано на рисунке 1.

Запишите значение модуля силы нормальной реакции N и соответствующее ему значение модуля силы трения Fтр в таблицу, заголовок которой приведен ниже.

3. Повторите опыт, поставив на брусок два и затем три груза. Запишите результаты в таблицу.

4. Вычислите коэффициент трения между бруском и горизонтальной поверхностью во всех трех случаях (в пределах погрешности опыта результаты должны совпадать). Результаты опыта с тремя грузами обеспечивают наибольшую точность вычисления коэффициента трения. Расчет и результат запишите.

5. Запишите выводы из эксперимента.

5. Изучение закона сохранения энергии в механике

Цель работы: сравнить изменение потенциальной энергии груза с изменением потенциальной энергии пружины.

Оборудование: штатив с муфтой и зажимом, динамометр с фиксатором, груз, прочная нить, измерительная лента или линейка с миллиметровыми делениями.

Описание работы

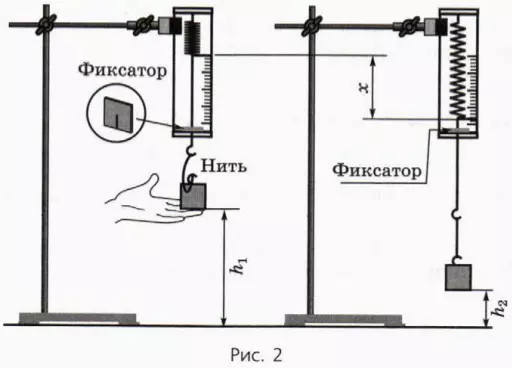

Груз весом P прикрепляют с помощью нити к крючку пружины динамометра. Затем его поднимают на такую высоту h1 над поверхностью стола, чтобы нить провисала (рис. 3). Когда груз отпускают, он движется вниз и растягивает пружину. Измеряют высоту груза h2 над поверхностью стола, а также удлинение пружины x в тот момент, когда оно максимально (в этот момент скорость груза и, следовательно, его кинетическая энергия равны нулю).

При движении груза вниз его потенциальная энергия уменьшается на |∆Eгр| = P(h1 – h2), зато потенциальная энергия пружины увеличивается на Eпр = (kx2)/2, где k – жесткость пружины, x – максимальное удлинение пружины.

При движении груза вниз часть его потенциальной энергии переходит во внутреннюю вследствие трения в динамометре и сопротивления воздуха, поэтому Eпр < |∆Eгр|.

Потенциальная энергия деформированной пружины Eпр = (Fx)/2; где x – максимальное удлинение пружины, а F – соответствующая ему сила упругости. (При выводе формулы для потенциальной энергии деформированной пружины надо учесть, что среднее значение силы упругости при растяжении пружины равно F/2.) Таким образом, чтобы найти отношение Eпр/|∆Eгр|, надо измерить P, h1, h2, F и x.

Для измерения F, x и h2 необходимо отметить максимальное удлинение пружины. Для этого на стержень динамометра около ограничительной скобы надевают кусочек картона (фиксатор), который может перемещаться вдоль стержня с небольшим трением. При движении груза вниз ограничительная скоба динамометра переместит фиксатор вверх по стержню динамометра. Чтобы измерить максимальную силу упругости, надо затем растянуть динамометр рукой так, чтобы фиксатор оказался снова у ограничительной скобы. По значению максимальной силы упругости F можно определить значения x и h2.

Ход работы

1. Соберите установку, изображенную на рисунке 2.

2. Привяжите груз на нити длиной 12–15 см к крючку динамометра. Закрепите динамометр в зажиме штатива на такой высоте, чтобы груз при максимальном растяжении пружины динамометра не доставал до стола.

3. Приподняв груз так, чтобы нить провисала, установите фиксатор на стержне динамометра около ограничительной скобы (рис. 3, а). Отпустив груз, убедитесь в том, что при максимальном растяжении пружины она не достает до ограничительной скобы (в противном случае при неупругом ударе пружины об ограничительную скобу произойдет превращение значительной части ее механической энергии во внутреннюю). Если это условие не выполняется, уменьшите начальную высоту груза.

4. Поднимите груз и измерьте высоту h1, на которой находится нижняя грань груза.

5. Отпустите груз без толчка. Падая, груз растянет пружину, и фиксатор переместится по стержню вверх. Затем, растянув рукой пружину так, чтобы фиксатор оказался у ограничительной скобы, измерьте F, x и h2.

6. Вычислите: а) вес груза P = mg; б) увеличение потенциальной энергии пружины Eпр = (Fx)/2; в) модуль уменьшения потенциальной энергии груза |∆Eгр| = P(h1 – h2).

7. Результаты измерений и вычислений запишите в таблицу, заголовок которой приведен ниже.

8. Найдите значение отношения Eпр/|∆Eгр| и сравните его с единицей. Расчет и результат запишите.

9. Запишите выводы из эксперимента.
