Лабораторная работа 6. Определение КПД наклонной плоскости

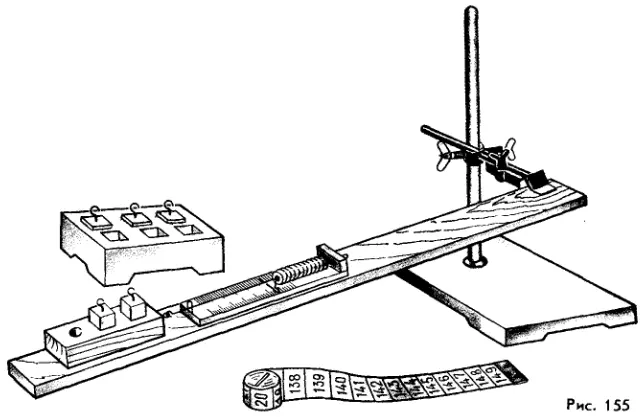

Оборудование: динамометр, дощечка, штатив, деревянный брусок, измерительная лента (или линейка), набор грузов (рис. 155).

Указания к выполнению работы

1. Используя динамометр, определите общий вес бруска вместе с двумя грузами (Р).

2. Установите дощечку в наклонном положении, закрепив ее верхний край в лапке штатива.

3. Нагрузив брусок двумя грузами и прикрепив к нему динамометр, перемещайте брусок с постоянной скоростью вверх по наклонной плоскости. Измерьте необходимую для этого силу тяги (F).

4. С помощью измерительной ленты определите путь s, пройденный нижним краем груза, и высоту h, на которую он был поднят.

5. Вычислите полезную и затраченную работы:

A_з = Fs, A_п = Ph.

6. Найдите КПД наклонной плоскости.

7. Результаты измерений и вычислений занесите в таблицу.
