Магнитное поле и электромагнетизм

Магнит и магнитное поле

Магнит — это тело, которое образует вокруг себя магнитное поле.

Сила, созданная магнитом, будет действовать на определенные металлы: железо, никель и кобальт. Предметы из этих металлов притягиваются магнитом.

Существуют две области, где сила притяжения максимальна. Они называются полюсами. Если магнит подвесить на тонкой нитке, то он развернется определенным образом. Один конец всегда будет указывать на север, а второй — на юг. Поэтому один полюс называют северным, а другой — южным.

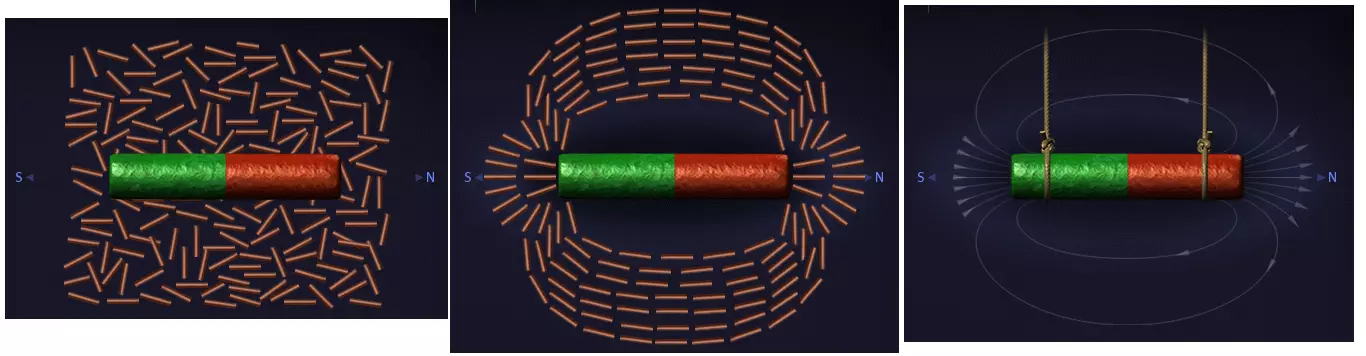

Можно наглядно рассмотреть действие магнитного поля, образованного вокруг магнита. Поместим магнит на поверхность, на которую предварительно насыпали металлические опилки. Под действием магнитного поля опилки расположатся в виде эллипсоподобных кривых. По виду этих кривых, можно представить, как располагаются в пространстве линии магнитного поля. Их направление принято обозначать с севера на юг.

Если мы возьмем два одинаковых магнита и попытаемся приблизить их полюсами, то выясним, что разные полюса притягиваются, а одинаковые — отталкиваются.

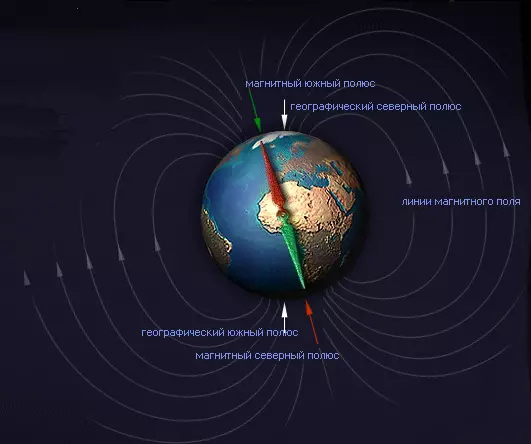

Наша Земля также имеет магнитное поле, называемое магнитным полем Земли. Стрелка северным концом всегда показывает на север. Следовательно, северный географический полюс Земли является южным магнитным полюсом, так как противоположные магнитные полюса притягиваются. Аналогично, южный географический полюс является северным магнитным полюсом.

Электромагнит

Стрелка компаса северным концом всегда показывает на север, так как притягивается южным магнитным полюсом Земли.

Если поместить компас под проволоку, которая натянута в направлении с севера на юг и по которой течет ток, то мы увидим, что магнитная стрелка отклонится. Это доказывает, что электрический ток создает вокруг себя магнитное поле.

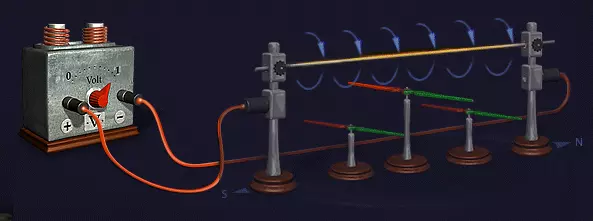

Если расположить несколько компасов под проволокой, по которой течет электрический ток, то мы увидим, что все стрелки отклонятся на одинаковый угол. Это значит, что магнитное поле, создаваемое проволокой, одинаково на разных участках. Поэтому можно сделать вывод, что линии магнитного поля для каждого проводника имеют вид концентрических окружностей.

Направление линий магнитного поля можно определить с помощью правила правой руки. Для этого необходимо мысленно обхватить правой рукой проводник с электрическим током таким образом, чтобы вытянутый большой палец правой руки показывал направление электрического тока, тогда согнутые пальцы покажут направление линий магнитного поля.

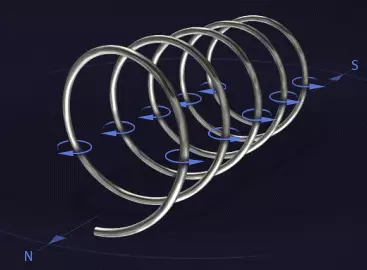

Если мы скрутим металлическую проволоку в спираль и пустим по ней электрический ток, то магнитные поля каждого отдельного витка суммируются в общее поле спирали.

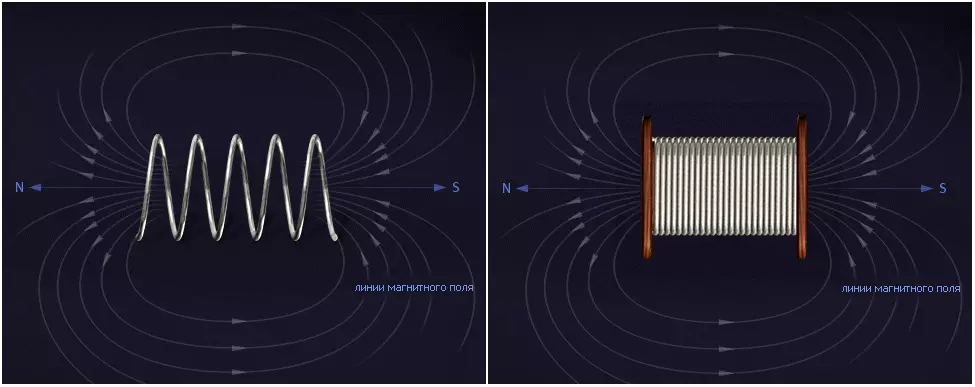

Действие магнитного поля спирали аналогично действию магнитного поля постоянного магнита. Этот принцип лег в основу создания электромагнита. У него, как и у постоянного магнита, есть южный и северный полюса. Северный полюс находится там, откуда выходят линии магнитного поля.

Сила постоянного магнита не изменяется с течением времени. У электромагнита это по-другому. Изменить силу электромагнита можно тремя способами.

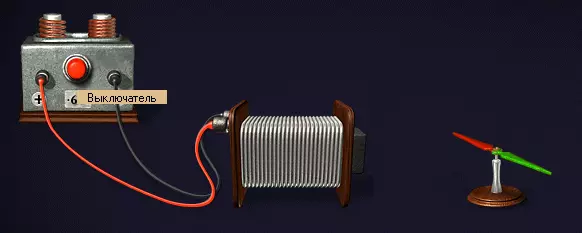

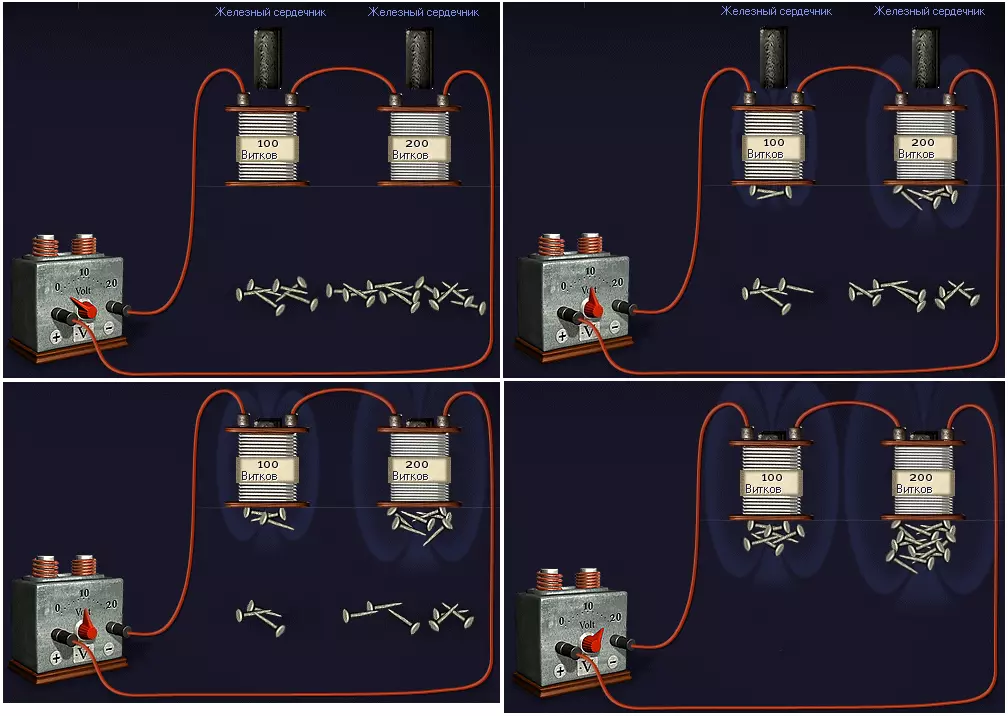

Первый способ. Поместим внутрь спирали металлический сердечник. При этом действия магнитного поля сердечника и магнитного поля спирали суммируются.

Второй способ. Увеличим количество витков спирали. Чем больше витков у спирали, тем больше действие силы магнитного поля.

Третий способ. Увеличим силу электрического тока, который протекает в спирали. Магнитные поля отдельных витков возрастут, следовательно, суммарное магнитное поле спирали также усилится.

Громкоговоритель

В устройство громкоговорителя входит электромагнит и постоянный магнит. Электромагнит, который связан с мембраной громкоговорителя, надевается на жестко закрепленный постоянный магнит. При этом мембрана остается подвижной. Пропустим через электромагнит переменный электрический ток, вид которого зависит от звуковых колебаний. Так как изменяется электрический ток, то в электромагните изменяется действие магнитного поля.

Вследствие этого электромагнит будет притягиваться или отталкиваться от постоянного магнита с различной силой. Причем мембрана громкоговорителя будет совершать точно такие колебания, как и электромагнит. Таким образом, то, что было сказано в микрофон, мы услышим через громкоговоритель.

Звонок

Электрический дверной звонок можно отнести к разряду электрических реле. Причиной прерывающегося звукового сигнала являются периодические замыкания и размыкания электрической цепи.

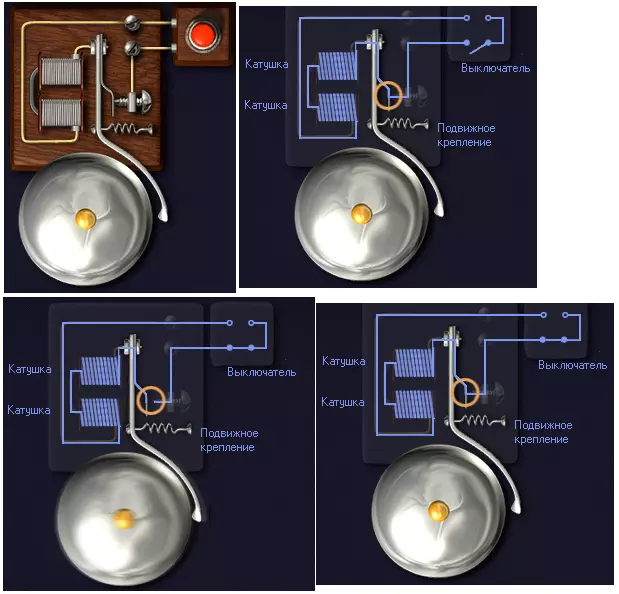

При нажатии кнопки звонка электрическая цепь замыкается. Язычок звонка притягивается электромагнитом и ударяет в колокольчик. При этом язычок размыкает электрическую цепь. Ток перестает течь, электромагнит не действует и язычок возвращается в исходное положение. Электрическая цепь вновь замыкается, язычок снова притягивается электромагнитом и ударяет в колокольчик. Этот процесс будет продолжаться до тех пор, пока мы нажимаем на кнопку звонка.

Электромотор

Установим свободно вращающуюся магнитную стрелку перед электромагнитом и раскрутим ее. Мы можем поддерживать это движение, если будем включать электромагнит в тот момент, когда магнитная стрелка поворачивается одним и тем же полюсом к электромагниту.

Силы притяжения электромагнита достаточно, чтобы вращательное движение стрелки не прекращалось.

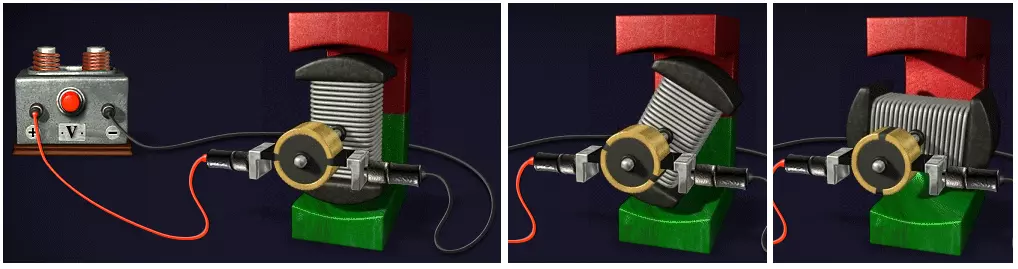

Этот принцип заложен в основу электродвигателя. Только в нем вращается не магнитная стрелка, а электромагнит, называющийся якорем, в статично закрепленном подковообразном магните, который называется статором. Из-за повторяющихся замыканий и размыканий цепи, электромагнит, т.е. якорь, будет непрерывно вращаться.

Электрический ток попадает на якорь посредством двух контактов, представляющих собой два изолированных полукольца. Это приводит к тому, что электромагнит постоянно меняет полярность. При нахождении разнополярных полюсов один против другого, двигатель начинает замедлять вращение. Но в этот момент электромагнит меняет полярность, и теперь один против другого находятся одинаковые полюса. Они отталкиваются, и мотор продолжает вращение.

Генератор

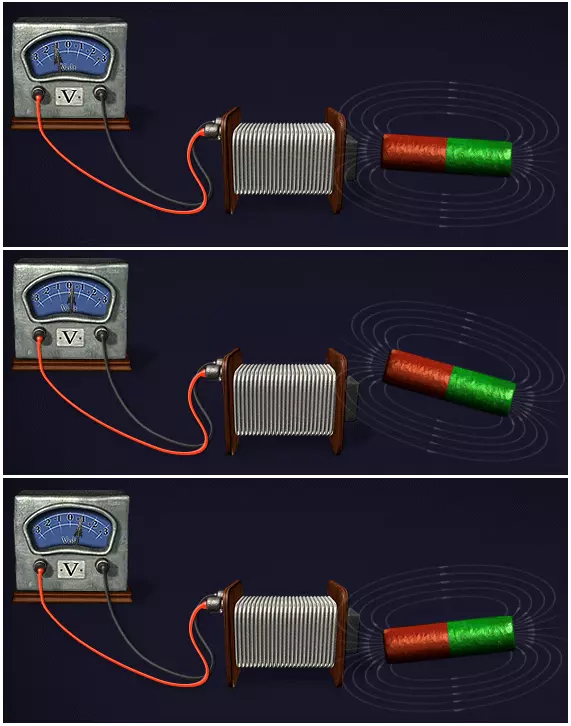

Подключим к концам спирали вольтметр и начнем раскачивать перед ее витками постоянный магнит. При этом вольтметр покажет наличие напряжения. Из этого можно заключить, что на электропроводник влияет изменяющееся магнитное поле.

Из этого следует закон электроиндукции: на концах индукционной катушки будет существовать напряжение до тех пор, пока катушка находится в изменяющемся магнитном поле.

Чем больше витков у индукционной катушки, тем большее напряжение возникает на ее концах. Напряжение можно увеличить, усилив магнитное поле или заставив его быстрее меняться. Металлический сердечник, вставленный внутрь индукционной катушки, увеличивает индукционное напряжение, так как магнитное поле усиливается из-за намагничивания сердечника.

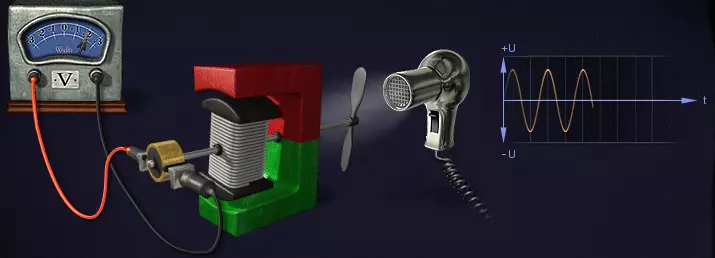

Генератор — это противоположность электромотора. Якорь, т.е. электромагнит, вращается в магнитном поле постоянного магнита. Из-за вращения якоря действующее на него магнитное поле постоянно меняется. Вследствие чего изменяется возникшее индукционное напряжение. Во время полного оборота якоря напряжение половину времени будет положительно и половину — отрицательно. Примером этого является ветряной генератор, который создает переменное напряжение.

Трансформатор

Согласно закону индукции напряжение возникает, если меняется магнитное поле в индукционной катушке. Но магнитное поле катушки будет меняться только в том случае, если в ней возникает переменное напряжение.

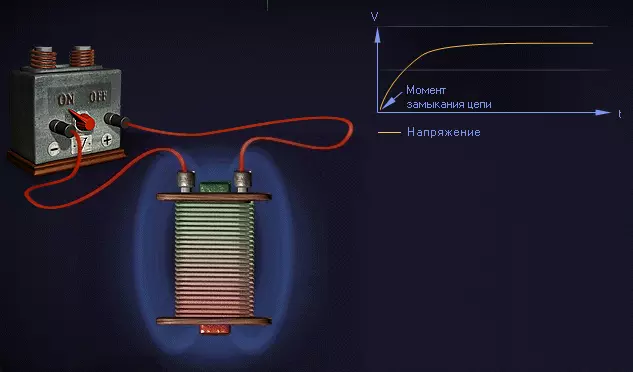

Магнитное поле меняется от нуля до конечной величины. Если подключить катушку к источнику напряжения, то возникшее вследствие этого переменное магнитное поле, создаст кратковременное индукционное напряжение, которое будет противодействовать основному напряжению. Чтобы наблюдать возникновение индукционного напряжения, необязательно использовать две катушки. Это можно сделать и с одной катушкой, но тогда такой процесс называется самоиндукцией. Напряжение в катушке достигает своего максимума через некоторое время, когда магнитное поле перестанет изменяться и станет постоянным.

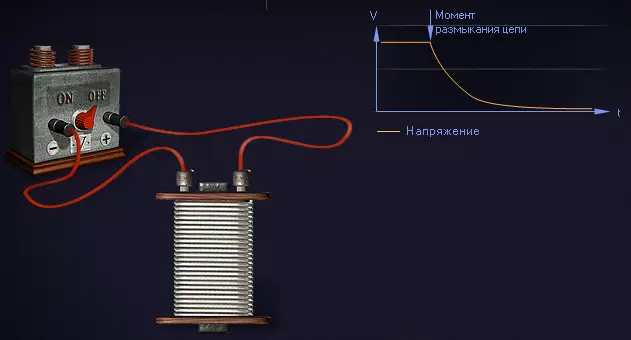

Таким же образом меняется магнитное поле, если мы отключаем катушку от источника напряжения. В этом случае, тоже возникает явление самоиндукции, которое противодействует падающему напряжению. Поэтому напряжение падает до нуля не мгновенно, а с определенным запозданием.

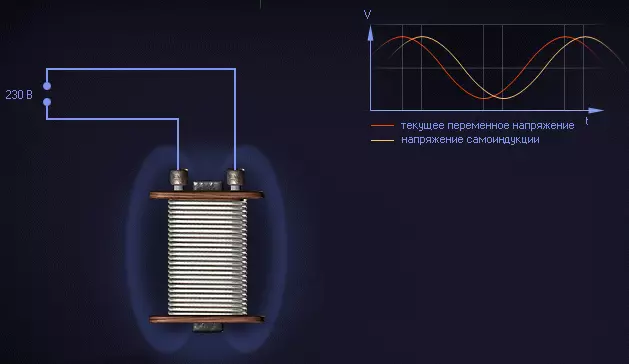

Если мы постоянно подключаем и отключаем источник напряжения к катушке, то магнитное поле вокруг нее будет постоянно меняться. Одновременно возникает и переменное индукционное напряжение. Теперь вместо этого, подключим катушку к источнику переменного напряжения. Спустя некоторое время возникает переменное индукционное напряжение.

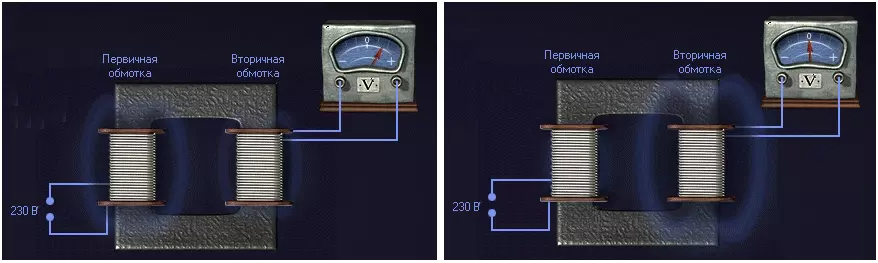

Подключим первую катушку к источнику переменного напряжения. Благодаря металлическому сердечнику возникшее переменное магнитное поле будет действовать и на вторую катушку. Это означает, что переменное напряжение можно передать из одной цепи электрического тока в другую, даже если эти цепи не будут связаны одна с другой.

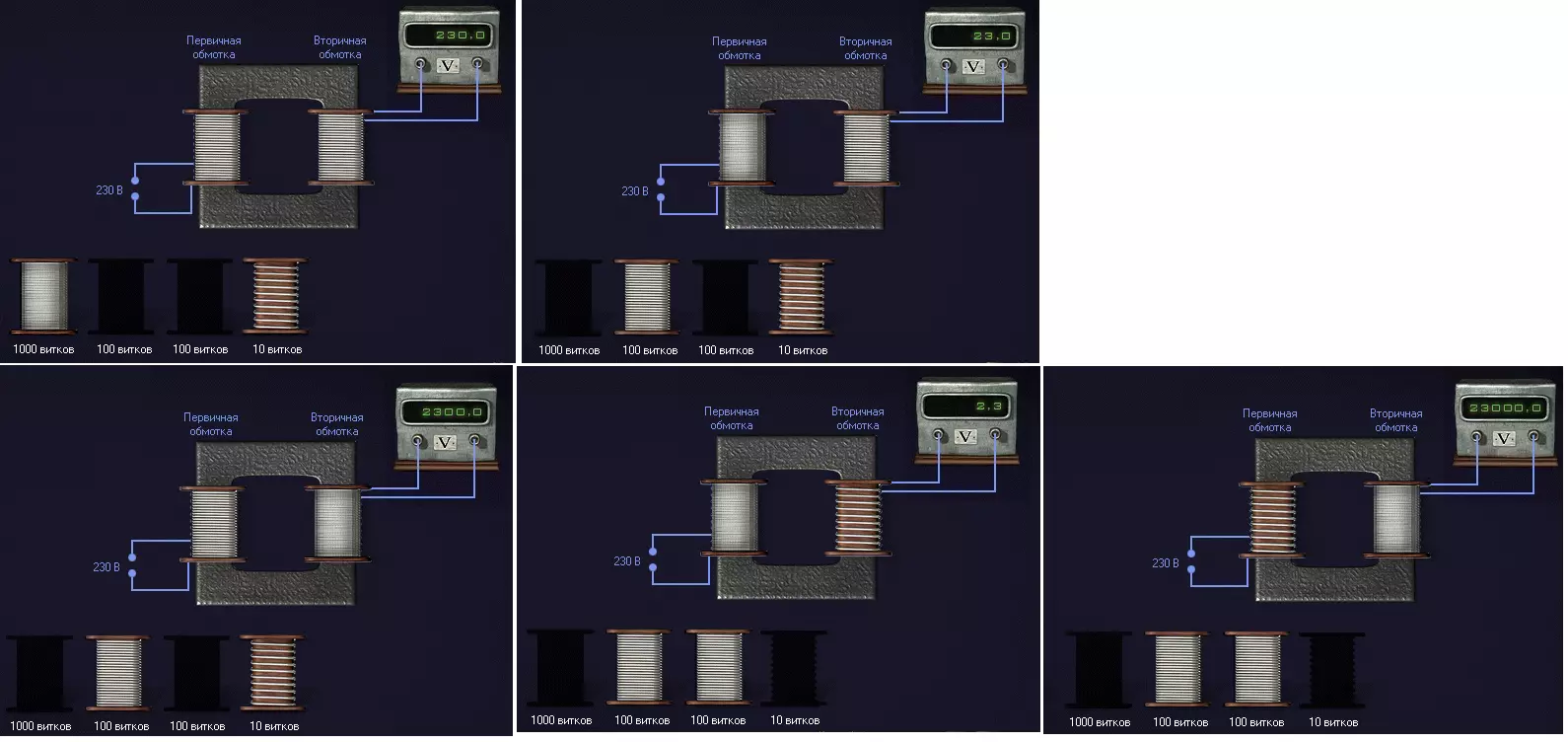

Если мы возьмем две одинаковые по параметрам катушки, то во второй мы можем получить такое же напряжение, что действует на первую катушку. Это явление используется в трансформаторах. Только целью трансформатора является создать во второй катушке другое напряжение, отличное от первой. Для этого вторая катушка должна иметь большее или меньшее количество витков.

Если в первой катушке было 1000 витков, а во второй - 10, то напряжение во второй цепи будет составлять лишь сотую часть от напряжения в первой. Зато сила тока повышается практически в сто раз. Поэтому трансформаторы высокого напряжения необходимы для создания большой силы тока.
