Построение изображения в зеркале

Зеркало, поверхность которого представляет собой плоскость, называют плоским зеркалом. У сферических и параболических зеркал форма поверхности иная. Кривые зеркала мы изучать не будем. В обиходе чаще всего используют плоские зеркала, поэтому именно на них мы и остановимся.

Когда предмет находится перед зеркалом, то кажется, что за зеркалом находится такой же предмет. То, что мы видим за зеркалом, называется изображением предмета.

Почему мы видим предмет там, где его на самом деле нет?

Для ответа на этот вопрос выясним, как возникает изображение в плоском зеркале. Пусть перед зеркалом находится какая-либо светящаяся точка S (рис. 79). Из всех лучей, падающих из этой точки на зеркало, выделим для простоты три луча: SO, SO1 и SO2. Каждый из этих лучей отражается от зеркала по закону отражения света, т. е. под таким же углом, под каким падает на зеркало. После отражения эти лучи расходящимся пучком попадают в глаз наблюдателя. Если продолжить отраженные лучи назад, за зеркало, то они сойдутся в некоторой точке S1. Эта точка и является изображением точки S. Именно здесь будет видеть наблюдатель источник света.

Отражение лучей зеркалом

Изображение S1 называется мнимым, так как получается оно в результате пересечения не реальных лучей света, которых за зеркалом нет, а их воображаемых продолжений. (Если бы это изображение было получено как точка пересечения реальных световых лучей, то оно называлось бы действительным.)

Итак, изображение в плоском зеркале всегда является мнимым. Поэтому когда вы смотритесь в зеркало, то видите перед собой не действительное, а мнимое изображение. Пользуясь признаками равенства треугольников (см. рис. 79), можно доказать, что S1O = OS. Это означает, что изображение в плоском зеркале находится на таком же расстоянии от него, на каком перед ним находится источник света.

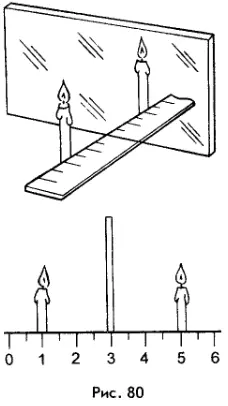

Обратимся к опыту. Поместим на столе кусок плоского стекла. Часть света стекло отражает, и поэтому стекло можно использовать как зеркало. Но так как стекло прозрачно, мы сможем одновременно видеть и то, что находится за ним. Поставим перед стеклом зажженную свечу (рис. 80). За стеклом появится ее мнимое изображение (если поместить в изображение пламени кусочек бумаги, то он, конечно, не загорится).

Расстояние до мнимого изображения

Поставим по другую сторону стекла (где мы видим изображение) такую же, но незажженную свечу и начнем передвигать ее до тех пор, пока она не совместится с полученным ранее изображением (при этом она покажется зажженной). Теперь измерим расстояния от зажженной свечи до стекла и от стекла до ее изображения. Эти расстояния окажутся одинаковыми.
Опыт также показывает, что высота изображения свечи равна высоте самой свечи.

Подводя итоги, можно сказать, что изображение предмета в плоском зеркале всегда является: 1) мнимым; 2) прямым, т. е. неперевернутым; 3) равным по размеру самому предмету; 4) находящимся на таком же расстоянии за зеркалом, на каком предмет расположен перед ним. Иными словами, изображение предмета в плоском зеркале симметрично предмету относительно плоскости зеркала.

Построение мнимого изображения

На рисунке 81 показано построение изображения в плоском зеркале. Пусть предмет имеет вид стрелки AB. Для построения его изображения следует:

1) опустить из точки A на зеркало перпендикуляр и, продлив его за зеркалом точно на такое же расстояние, обозначить точку A1;

2) опустить из точки B на зеркало перпендикуляр и, продлив его за зеркалом точно на такое же расстояние, обозначить точку B1;

3) соединить точки A1 и B1.

Полученный при этом отрезок A1B1 будет мнимым изображением стрелки AB.

На первый взгляд у предмета и его изображения в плоском зеркале нет никаких различий. Однако это не так. Посмотрите на изображение своей правой руки в зеркале. Вы увидите, что пальцы на этом изображении расположены так, как будто эта рука левая. Это не случайность: зеркальное отражение всегда меняет правое на левое и наоборот.

Не всем нравится различие правого и левого. Некоторые любители симметрии даже свои литературные произведения стараются написать так, чтобы они читались одинаково как слева направо, так и справа налево (такие фразы-перевертыши называют палиндромами), например: «Кинь лед зебре, бобер, бездельник».

Интересно, что животные по-разному реагируют на свое изображение в зеркале: некоторые его не замечают, у других оно вызывает явное любопытство. Наибольший интерес оно вызывает у обезьян. Когда на стене в одном из открытых вольеров для обезьян повесили большое зеркало, около него собрались все его обитатели. Обезьяны не отходили от зеркала, разглядывая свои изображения, в течение всего дня. И лишь когда им принесли их любимое лакомство, проголодавшиеся животные пошли на зов работницы. Но, как рассказал потом один из наблюдателей зоопарка, сделав несколько шагов от зеркала, они вдруг заметили, как их новые товарищи из «зазеркалья» тоже уходят! Страх больше не увидеть их оказался столь высоким, что обезьяны, отказавшись от пищи, вернулись к зеркалу. В конце концов зеркало пришлось убрать.

В жизни человека зеркала играют не последнюю роль, их используют как в быту, так и в технике.

Получение изображения с помощью плоского зеркала может быть использовано, например, в перископе (от греч. «перископео» — смотрю вокруг, осматриваю) — оптическом приборе, служащем для наблюдений из танков, подводных лодок и различных укрытий (рис. 82).

Перископ

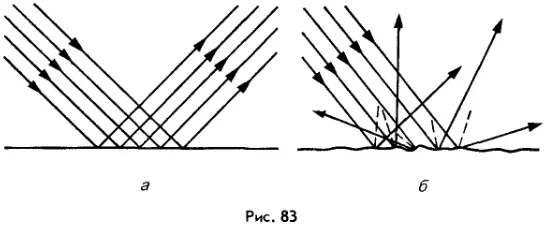

Параллельный пучок лучей, падающих на плоское зеркало, остается параллельным и после отражения (рис. 83, а). Именно такое отражение и называют зеркальным. Но помимо зеркального существует еще и другой вид отражения, когда параллельный пучок лучей, падающих на какую-либо поверхность, после отражения рассеивается ее микронеровностями по всевозможным направлениям (рис. 83, б). Такое отражение называют диффузным', его создают негладкие, шероховатые и матовые поверхности тел. Именно благодаря диффузному отражению света становятся видимыми окружающие нас предметы.

Отражение лучей на ровной и шероховатой поверхностях

??? 1. Чем отличаются плоские зеркала от сферических? 2. В каком случае изображение называют мнимым? действительным? 3. Охарактеризуйте изображение в плоском зеркале. 4. Чем отличается зеркальное отражение от диффузного? 5. Что мы увидели бы вокруг, если бы все предметы вдруг стали отражать свет не диффузно, а зеркально? 6. Что такое перископ? Как он устроен? 7. Используя рисунок 79, докажите, что изображение точки в плоском зеркале находится на таком же расстоянии от зеркала, на каком находится перед ним данная точка.

Экспериментальное задание. Встаньте дома перед зеркалом. Совпадает ли характер видимого вами изображения с тем, что описано в учебнике? С какой стороны у вашего зеркального двойника находится сердце? Отступите от зеркала на один-два шага. Что при этом произошло с изображением? Как изменилось его расстояние от зеркала? Изменилась ли при этом высота изображения?
