Динамометр

Динамометр (силомер) — прибор, предназначенный для измерения сил. Действие такого прибора основано на том, что упругие деформации пропорциональны прикладываемым силам.

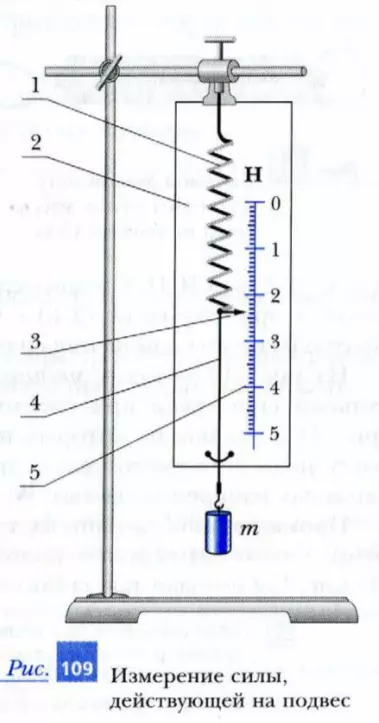

На рис. 109 показан динамометр, используемый в школах при выполнении лабораторных работ по физике. Он состоит из пружины 1, один конец которой прикреплен к основанию 2. К другому концу пружины прикреплена стрелка 3 и проволока 4 с крючком па конце. На основание 2 нанесена шкала 5, пользуясь которой можно определить силу, растягивающую пружину. Отметка «0» на шкале соответствует нерастянутому состоянию пружины. Этот динамометр предназначен для измерения сил в ньютонах. Об атом свидетельствует буква Н (или N) над шкалой.

Строение динамометра

На шкалы динамометров цифры нанесены только против некоторых штрихов. Как же узнать значения деформирующих пружину сил, если стрелка динамометра не совпадает с оцифрованным штрихом? Для этого нужно прежде всего узнать цену деления шкалы прибора (т. е. на сколько изменяется значение силы, когда стрелка смещается на одно деление – расстояние между двумя соседними штрихами). После этого подсчитывают число делений между двумя соседними оцифрованными штрихами. Например, на рис. 109 между штрихами, около которых стоят цифры 2 и 3, находится 10 делений. Следовательно, цена деления этого динамометра равна (3 – 2) / 10 = 0,1 Н на деление. Стрелка динамометра отстоит на 4 деления от штриха с цифрой 2. Поэтому модуль деформирующих пружину сил равен 2 Н + 4 · 0,1 Н = 2,4 Н.

Найденное значение силы упругости не является истинным. Динамометр, как и всякий прибор, имеет погрешность. В паспорте школьного динамометра, рассчитанного на измерение сил в пределах от 0 до 5 Н, говорится, что погрешность прибора Δпр = 0,05 Н в любом месте шкалы. С учетом погрешности отсчета, равной Δо = 0,05, получаем, что общая погрешность Δ = Δпр + Δо = 0,10 Н. Следовательно, истинное значение измерешюй силы лежит в промежутке от (2,40 - 0,10) Н = 2,3 Н до (2,40 + 0,10) Н = 2,5 Н. Кратко результат измерения силы можно записать в виде: 2,3 Н ≤ F ≤ 2,5 Н.

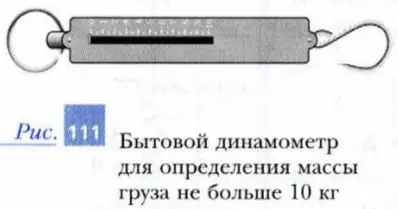

На рисунке 110 показан медицинский динамометр для измерения мускульной силы руки при сжатии кисти в кулак. Имеются динамометры (рис. 111), на шкалы которых нанесены деления, позволяющие измерять массу подвешиваемого тела непосредственно в килограммах (или других единицах измерения массы).

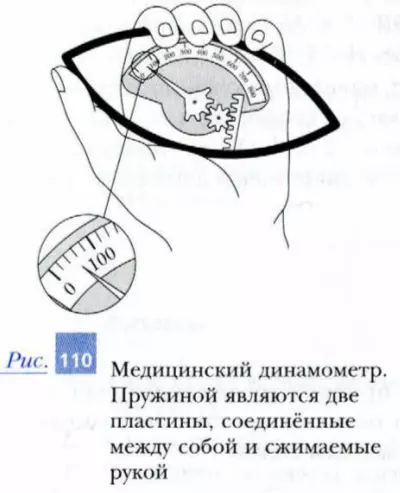

Медицинский динамометр

Когда динамометр с подвешенным телом покоится относительно Земли, динамометр показывает вес тела. При этом вес тела по модулю пропорционален его массе (P = m · g). Это и позволяет задать цену деления шкалы динамометра в единицах массы, а сам прибор использовать для измерения массы.

Динамометр-весы

Промышленность выпускает динамометры, предназначенные для измерения сил от сотых долей ньютона до нескольких десятков килоньютонов. На рис. 112 показан так называемый тяговый динамометр.

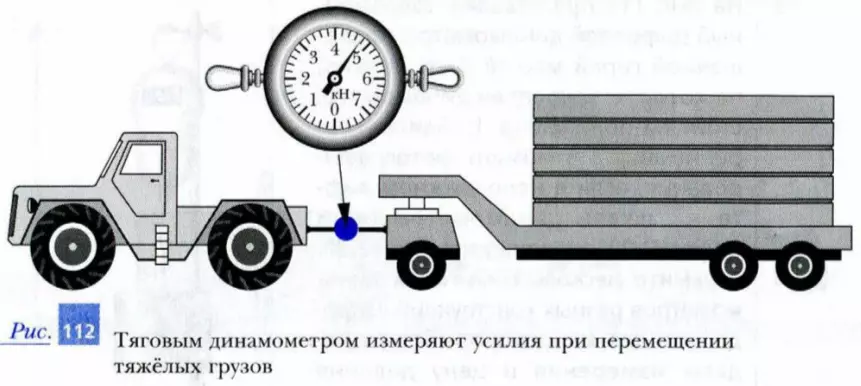

Тяговый динамометр
Итоги

Динамометр – прибор для измерения сил.

Принцип действия динамометров основан на однозначной зависимости модуля упругих деформаций от модуля деформирующих сил.

Точность измерения сил определяется погрешностью динамометра, которая указывается в паспорте прибора.

Вопросы

  1. Что такое динамометр? На чем основан принцип действия динамометра?
  2. Как изготовить простейший динамометр и отградуировать его?
  3. Как определить погрешность измерения сил динамометром?

Упражнения

1. Определите массу гири, показанной на рис. 109. Указание: модуль ускорения свободного падения считайте равным 10 м/с2. Погрешность динамометра Δ = 0,10 Н.

2. Определите модуль силы, с которой трактор, показанный на рис. 112, тянет прицеп. Указание: погрешность тягового динамометра считайте равной цене деления между соседними штрихами на его шкале.

* 3. На рис. 113 представлен современный цифровой динамометр с подвешенной гирей массой 2 кг. Штатив, на котором закреплен динамометр, стоит на полу лифта. Найдите ускорение лифта в момент фотографирования, если в неподвижном лифте на шкале динамометра были цифры 2,00, а в движущемся – 2,50.

Цифровой динамометр

4. Возьмите несколько бытовых динамометров разных конструкций. Определите для каждого прибора пределы измерения и цену деления шкалы. Проведите взвешивание одного и того же тела разными динамометрами. Сравните результаты с учетом погрешности измерений.

5. Приготовьте напольные весы. Установите их в кабине лифта, стоящего на первом этаже, встаньте на них и зафиксируйте показание. Нажмите кнопку верхнего этажа, наблюдайте за изменением показаний весов в моменты, соответствующие: а) началу разгона лифта; б) равномерному движению; в) началу торможения перед остановкой. Объясните причины изменений в показаниях весов. Повторите эксперимент при спуске лифта с верхнего этажа на первый. Сопоставьте результаты экспериментов, объясните различия.
