воздушный винт


воздушный винт это
(пропеллер), лопастный движитель, преобразующий мощность (крутящий момент) двигателя в тягу, необходимую для поступательного движения летательных аппаратов, аэросаней, глиссеров, судов на воздушной подушке. Воздушные винты бывают тянущие – устанавливаются на самолёте и др. впереди двигателя (по направлению движения) и толкающие – помещаются позади двигателя. Винты могут быть одиночными и сдвоенными соосными, когда два винта расположены один над другим, вал верхнего винта проходит через полый вал нижнего винта и вращаются они в противоположные стороны. По способу крепления лопастей к втулке различают винты: неизменяемого шага, лопасти которых выполнены заодно со втулкой; изменяемого шага – наиболее распространённый тип, лопасти которого в полёте можно поворачивать во втулке вокруг оси на некоторый угол, называемый шагом винта; реверсивные, у которых в полёте лопасти могут быть установлены под отрицательным углом для создания тяги, направленной в противоположную от движения сторону (такой разворот лопастей используется, напр., для эффективного торможения и уменьшения длины пробега самолёта при посадке). Особенность флюгерного воздушного винта – возможность в полёте устанавливать лопасти по воздушному потоку, чтобы при остановке двигателя в полёте не увеличивать лобового сопротивления самолёта от винта. Число лопастей воздушных винтов от 2 до 6 у одиночных и до 12 – у соосных.
Разновидностями воздушных винтов являются несущий винт и рулевой винт, применяемые на вертолётах, винтокрылах, автожирах.
Воздушный винт

Энциклопедия «Техника».
— М.: Росмэн.
2006.

Воздушный винт
— лопастной движители для преобразования крутящего момента двигателя в тягу винта. Устанавливается на самолётах, винтокрылах, аэросанях, аппаратах на воздушной подушке, экранопланах и т. д.

В. в. подразделяются; по способу установки лопастей — на винты неизменяемого, фиксированного и изменяемого шага (могут быть флюгерными или флюгерно-реверсивными); по механизму изменения шага — с механическим, электрическим или гидравлическим приводом; по схеме работы — прямой или обратной схемы; по конструкции — на одиночные, соосные, двухрядные, В. в. в кольце.

В. в. состоит из лопастей (см. Лопасть винта), втулки и может также включать механизм изменения шага винта. В. в. различаются диаметром D (0,5—6,2 м) и числом лопастей k (2—12). Втулка служит для крепления лопастей и передачи крутящего момента от вала двигателя. Механизм изменения шага обеспечивает изменение угла установки лопастей в полёте.

1) У В. в. неизменяемого шага лопасти не поворачиваются вокруг своих осей.

2) Лопасти В. в. фиксированного шага могут быть установлены под необходимым углом перед полётом, но во время работы они не поворачиваются.

3) У В. в. изменяемого шага можно изменять угол установки лопастей с помощью системы ручного управления или автоматически с помощью регулятора частоты вращения. Регулятор поддерживает заданную частоту вращения двигателя, управляя шагом посредством подачи масла через систему каналов в соответствующие полости механизма управления В. в. с гидравлическим приводом.

4) У флюгерного В. в. лопасти могут устанавливаться по потоку для уменьшения аэродинамического сопротивления при вынужденной остановке двигателя в полёте (см. Флюгирование винта).

5) Лопасти флюгерно-реверсивного В. в. могут также устанавливаться в такое положение, когда при его вращении создаётся отрицательная тяга, используемая на посадке для сокращения длины пробега и маневрирования на земле (см. Реверсирование винта).

Механические и электрические механизмы изменения шага обладают большой инерционностью и поэтому практически не используются. Наиболее распространены В. в. с гидравлическим приводом.

1) У В. в. с гидравлическим приводом прямой схемы лопасти устанавливаются на малый шаг с помощью усилий, создаваемых давлением масла, а на большой шаг — центробежными силами противовесов. Такие В. в. применяются при мощностях двигателя до 2000 кВт.

2) При мощностях свыше 2000 кВт значительно возрастает масса противовесов, поэтому используются В. в. обратной схемы, у которых лопасти устанавливаются на большой шаг с помощью усилий, создаваемых давлением масла, а на малый шаг — центробежными силами самих лопастей.

— Одиночный винт имеет один ряд лопастей,

— соосный В. в. состоит из двух одиночных винтов, установленных на соосных валах и вращающихся в противоположные стороны (см. Соосный винт),

— двухрядный В. в. состоит из двух одиночных винтов, расположенных один за другим и вращающихся в одном направлении.

— в. в. в кольце имеет профилированное кольцо, благодаря которому создастся дополнит тяга; эффективен на малых скоростях (до 200 км/ч).

Для уменьшения аэродинамического сопротивления и потерь мощности на входе в двигатель на В. в. устанавливают обтекатели (эллиптические, конические и др.), закрывающие втулку и прикомлевые части лопастей. На В. в. могут размещаться противообледенительные системы.

К В. в. нового поколения относятся В. в. уменьшенного диаметра с большим числом широких тонких саблевидных лопастей , которые необоснованно называются винтовентиляторами.

В начальный период развития авиации В. в. изготовлялись главным образом из древесины, а в последующие годы нашли применение другие конструкционные материалы (сталь, титан, алюминиевый сплавы, композиционные материалы и др.).

Для оценки качества В. в. и сопоставления их между собой используются в основном безразмерные тяга винта α и мощность

(β) = N/(ρ)n3D5

(N — мощность двигателя, (ρ) — плотность воздуха, n — частота вращения винта)

и коэффициент полезного действия воздушного винта

(η) = (αλ)/(β)((λ) = V/nD — относительная поступь винта, V — скорость полёта). Характеристики В. в. определяют в лётных испытаниях, из исследований В. в. и их моделей в аэродинамических трубах, а также теоретическим путем. При расчётах различают 2 случая; определение формы, размеров и числа лопастей по заданным значениям (α), (β) и (η) (прямая задача) и определение (α), (β), и (η) по известной геометрии В. в. (обратная задача).

Впервые рассматривать лопасть В. в. как крыло предложил русский инженер С. К. Джевецкий в 1892, он же в 1910 выдвинул гипотезу плоских сечений (каждое сечение лопасти рассматривается как профиль крыла). Путём разложения подъёмной силы профиля dY и его сопротивления аэродинамического dX определяют тягу dP и силу dQ сопротивления вращению рассматриваемого элемента лопасти, а полные тягу лопасти и силу сопротивления её вращению (отсюда — потребную для вращения В. в. мощность двигателя) получают интегрированием вдоль лопасти. В основном действующие на элемент лопасти силы определяются относительной скоростью W набегающего потока и её геометрическим углом атаки

(α)r = (φ)-arctg(V/(ω)r),

(φ) — угол установки элемента лопасти.

В идеальном случае скорость набегающего потока

W = (ω)Xr + V,

где (ω) — угловая скорость лопасти, r — радиус-вектор рассматриваемого сечения, V — вектор скорости полёта. При своём движении лопасть увлекает за собой воздух, придавая ему дополнительную, индуктивную скорость w. В результате истинная скорость Wн,. обтекания элемента и истинный угол атаки ((α)н отличаются от идеальных. Вычисление w и (α)н являются основной задачей теории винта.

В 1910—1911 Г. X. Сабинин и Б. Н. Юрьев развили теорию Джевецкого, включив в неё, в частности, некоторые положения теории идеального пропеллера. Расчёты В. в. по полученным ими формулам вполне удовлетворительно согласовывались с экспериментальными результатами. В 1912 Н. Е. Жуковский предложил вихревую теорию, дающую точное физическое представление о работе винта, и практически все расчёты В. в. стали проводиться на основе этой теории.

Согласно теории Жуковского, винт заменяется системой присоединённых и свободных вихрей. При этом лопасти заменятся вихрями присоединёнными, которые переходят в вихрь свободный , идущий вдоль оси винта, а с задней кромка лопасти сходят свободные вихри, образующие в общем случае винтовую вихревую пелену. При допущении, что (ω) < < V и свободные вихри имеют форму винтовых линий (малы возмущения), Жуковский получил простые формулы для скорости (ω), вызываемой цилиндрическим слоем винтовых вихрей (то есть для осреднённой по окружности (ω)), дающие непосредственную связь (ω) с циркуляцией скорости вокруг сечения лопасти. Гипотеза плоских сечений при безотрывном обтекании лопасти была подтверждена экспериментально совпадением распределений давления по сечениям лопасти вращающегося В. в. и крыльев с теми же профилями сечений. Оказалось, однако, что вращение влияет на распространение срыва потока по поверхности лопасти и в особенности на разрежение в области отрыва. Начинающаяся на конце лопасти область отрыва потока подобна вращающейся трубе, разрежение в ней управляется центробежной силой и на внутренней части лопасти намного больше, чем на крыле.

При (λ) 1 отличие истинной (ω) от средней становится заметным, и расчёт В. в. с истинной (ω) становится аналогичным расчёту крыла конечного размаха (см. Крыла теория). При расчёте тяжело нагруженных В. в. (с большим отношением мощности к сметаемой винтом поверхности) необходимо учитывать деформацию вихрей.

Вследствие того, что к окружной скорости В. в. добавляется поступательная скорость летательного аппарата, влияние сжимаемости воздуха сказывается прежде всего на В. в. (приводит к уменьшению коэффициента полезного действия). При дозвуковых окружной скорости конца лопасти, поступательной скорости самолёта и дозвуковой скорости W влияние сжимаемости воздуха на (ω) слабое и сказывается лишь на обтекании лопасти. В случае же дозвуковой скорости летательной аппарат и сверхзвуковой скорости W на конце лопасти (когда необходим учёт сжимаемости среды) теория В. в., основанная на схеме присоединённых (несущих) вихрей, становится практически неприменимой, к нужен переход к схеме несущей поверхности. Такой переход необходим и при дозвуковой скорости конца лопасти, если её ширина достаточно велика. Полученные в СССР экспериментальным путём аэродинамические характеристики В. в. и поправки, обусловленные сжимаемостью воздуха, широко применялись при выборе диаметров и числа лопастей В. в. и вместе с выбором формы лопастей (в особенности профилей их сечений) дали возможность улучшить лётные характеристики отечественных самолетов, в том числе участвовавших в Великой Отечественной войне.

В течение первого периода освоения больших дозвуковых скоростей основной задачей проектирования В. в. считали создание винтов большого диаметра (до 6 м) с высоким коэффициентом полезного действия (Воздушный винт85%) при максимальной скорости полёта. Характеристики профилей при больших околозвуковых скоростях полота впервые были получены экспериментально на винтах с так называемыми дренированными лопастями, причём один из профилей имел свойства сверхкритического профиля (1949). Для второго периода (с 60-х гг.) характерно дополнительное требование — увеличенная тяга В. в. при взлёте. С этой целью были разработаны лопасти с профилями увеличенной кривизны. Дальнейшее развитие В. в. связывают с разработкой винтов с большим числом широких тонких саблевидных лопастей. С увеличением числа и ширины лопастей большое значение приобретает обтекание их комлевых частей, где существенен эффект решётки профилей. Средством уменьшения волнового сопротивления может быть выбор формы кока. Расчеты и эксперименты показывают, что на скоростях полёта, соответствующих Маха числу полёта M < = 0,9, эти В. в. обеспечат значительную экономию топлива по сравнению с турбореактивными двигателями и турбореактивными двухконтурными двигателями (до 20—30%), будут менее шумными, что особенно существенно в связи с постоянным ужесточением норм шума.

В СССР большой вклад в разработку теории, методов расчёта и проектирование В. в. внесли С. Ш. Бас-Дубов, Б. П. Бляхман, В. П. Ветчинкин, К. И. Жданов, Г. М. Заславский, В. В. Келдыш, А. Н. Кишалов, Г. И. Кузьмин, А. М. Лепилкин, Г. И. Майкапар, И. В. Остославский, Н. Н. Поляков, Д. В. Халезов.

Источник: Энциклопедия «Техника».

📺 Видео

Аэродинамика для всех - Часть 6 Работа воздушного винтаСкачать

Аэродинамика для всех - Часть 6 Работа воздушного винта

Принцип работы воздушного винта (перевод английского обучающего фильма The Propeller Explained)Скачать

Принцип работы воздушного винта (перевод английского обучающего фильма The Propeller Explained)

Воздушный винт для аэроглиссераСкачать

Воздушный винт для аэроглиссера

Четырех лопастные воздушные винты Технология изготовленияСкачать

Четырех лопастные воздушные винты  Технология изготовления

Компас 3D - 3Д модель воздушного винтаСкачать

Компас 3D - 3Д модель воздушного винта

Как это работает винт самолётаСкачать

Как это работает винт самолёта

Как отбалансировать воздушный винт при окрашивании. Советы владельцу легкомоторного самолётаСкачать

Как отбалансировать воздушный винт при окрашивании. Советы владельцу легкомоторного самолёта

Воздушные винты часть 1Скачать

Воздушные винты часть 1

Flying Soldier. Military Copter PackСкачать

Flying Soldier. Military Copter Pack

воздушный винт для аэролодкиСкачать

воздушный винт для аэролодки

Изготовление воздушных винтов своими рукамиСкачать

Изготовление воздушных винтов своими руками

Воздушные винты. Часть 2. Выбор основных параметров.Скачать

Воздушные винты. Часть 2. Выбор основных параметров.

Аэросани.Новый винт, едем по траве!Скачать

Аэросани.Новый винт, едем по траве!

Винты изменяемого шага а также аэромеханические воздушные винтыСкачать

Винты изменяемого шага а также аэромеханические воздушные винты

Зачем вертолёту такой большой винт?Скачать

Зачем вертолёту такой большой винт?

Воздушный винт Обклейка стеклотканью, подготовка, покраскаСкачать

Воздушный винт  Обклейка стеклотканью, подготовка, покраска

Как сделать металлический воздушный винтСкачать

Как сделать металлический воздушный винт

Воздушный винт из дерева на станке с ЧПУ.Скачать

Воздушный винт из дерева на станке с ЧПУ.

Как сделать деревянный пропеллер своими рукамиСкачать

Как сделать деревянный пропеллер своими руками

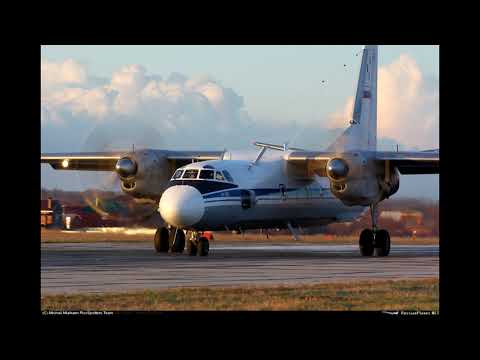

Ан-26. Винт АВ-72T, регулятор оборотовСкачать
