Лампа накаливания

Открытие теплового действия тока привело к изобретению лампы накаливания — источника света, без которого немыслима современная жизнь.

Лампа накаливания была изобретена в 1872 г. русским электротехником А. Н. Лодыгиным. Основным элементом первой лампы был тонкий угольный стерженек, нагреваемый током до температуры, при которой он начинал светиться. Стерженек размещался под стеклянным колпаком.

Срок службы первых ламп Лодыгина составлял всего лишь 30—40 мин. Однако путем совершенствования конструкции (откачивание воздуха из колбы, использование нескольких стерженьков, поочередно сгорающих в лампе) Лодыгину удалось существенно увеличить продолжительность их работы.

В 1877 г. о работах Лодыгина узнал знаменитый американский изобретатель Т. А. Эдисон. Он решил усовершенствовать новый источник света. Чтобы как можно сильнее замедлить процесс горения угольного стержня в лампе, Эдисон с помощью сконструированного им же насоса добился такого разрежения в лампе, что давление воздуха в ней оказалось в миллион раз меньше атмосферного.

Несколько месяцев у него ушло на поиски нового материала для тела накаливания. Он пробовал все, что попадалось ему на глаза. Более шести тысяч веществ было проверено Эдисоном в поисках того материала, который мог бы не перегорать в лампе дольше всего. Когда выяснилось, что в качестве такового можно использовать бамбук, агенты Эдисона стали искать нужное растение в Японии, на Кубе, Ямайке, в Китае, Бразилии, Индии и Эквадоре. Некоторые из них погибли от укусов ядовитых змей, другие — от желтой лихорадки, но необходимый материал все-таки был найден. Обуглив и обработав волокна бамбука специальными химическими растворами, Эдисон получил тонкую нить, дававшую под действием тока яркий и ровный свет. Попутно он усовершенствовал систему ввода проводов в лампу, изобрел очень удобную вставку для нее (эдисоновский патрон) и сконструировал выключатель, с помощью которого можно было включать и выключать свет. Продолжительность работы лампы достигла 800 ч, и она стала удобной и практичной.

В ночь на 1 января 1880 г. семьсот эдисоновских ламп осветили здание с лабораторией, где работал изобретатель, а также двор, ворота и окружающий забор. Сотни людей с изумлением наблюдали этот чудесный свет, озаривший все вокруг в эту новогоднюю ночь. Весть об эдисоновском свете быстро распространилась по всей Америке. А еще через некоторое время первая партия ламп (1800 штук) была отправлена в Европу. Новые и удобные источники света стали использовать для электрического освещения улиц, домов и кораблей.

Тем временем Лодыгин тоже не переставал думать над улучшением лампы. В 1890 г. он внес существенное усовершенствование в ее конструкцию: вместо угольной нити он применил вольфрамовую, которая и используется поныне. Вольфрам является самым тугоплавким металлом (tпл = 3400 °С), и сделанная из него нить оказалась очень долговечной. Через несколько лет этой нити придали зигзагообразную, а затем и спиральную форму (рис 48), и лампа приобрела современный вид.

Лампа накаливания

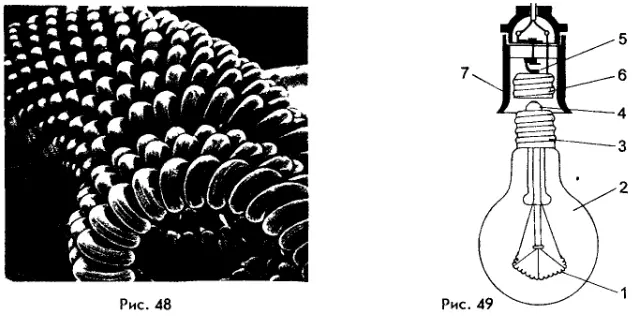

Устройство современной лампы накаливания показано на рисунке 49. Концы нити накала (вольфрамовой спирали) 1 приварены к двум проволокам (вводам), которые проходят сквозь стеклянную ножку 2 и припаяны к металлическим частям цоколя 3 лампы: одна проволока — к его винтовой нарезке, а другая — к изолированному от нарезки центральному выводу 4. Патрон 7 служит для включения лампы в сеть. Ввинчивание лампы в патрон осуществляется благодаря винтовой нарезке 6. Внутри патрона основание цоколя лампы касается пружинящего контакта 5. Этот контакт, а также винтовая нарезка патрона соединены с зажимами, к которым прикрепляют провода от сети.

При прохождении тока через вольфрамовую спираль она нагревается до температуры около 3000 °С. При этом нить достигает белого каления и начинает ярко светить. Чтобы замедлить испарение нити, лампу наполняют каким-либо инертным газом (например, аргоном или криптоном).

На каждой лампе указываются электрическая мощность P и напряжение U, на которые она рассчитана. Например, для освещения в квартирах обычно используются лампы мощностью 40, 60 и 100 Вт при напряжении 220 В. Для сравнения укажем, что лампа мощностью 100 Вт дает столько же света, сколько тысяча стеариновых свечей. По значениям мощности и напряжения, указанным на лампе, можно определить ее рабочее сопротивление (т. е. сопротивление нагретой лампы):

R = U2/P      (20.1)

Если напряжение на лампе окажется меньше номинального, то выделяющаяся мощность уменьшится и свечение лампы станет менее ярким. И наоборот, при увеличении напряжения по сравнению с номинальным на 1 % лампа начнет светить ярче, но срок ее службы сократится на 15%. Если же напряжение превысит номинальное на 15%, лампа тут же выйдет из строя.

В настоящее время мировое производство ламп накаливания составляет свыше 10 млрд штук в год, а количество разновидностей ламп превышает 2000. Эти лампы отличаются друг от друга назначением (осветительные, проекционные, для фар и т. д.), а также формой тела накала и размерами колбы. Последние составляют от нескольких миллиметров (у сверхминиатюрных ламп) до нескольких десятков сантиметров (у крупногабаритных прожекторных ламп). Рассчитаны они на напряжения от долей до сотен вольт при мощности, достигающей десятков киловатт. Срок службы современных ламп может превышать 1000 ч.

??? 1. Как устроена осветительная лампа накаливания? 2. Кто и когда изобрел эту лампу? 3. Почему нить накала лампы делают из вольфрама? 4. Выведите формулу (20.1).
