Тепловое действие тока

Когда электрический ток проходит по проводнику, проводник нагревается. Это явление было открыто в 1800 г. французским ученым Антуаном Фуркруа. Пропустив ток через железную спираль, он сумел раскалить ее до очень высокой температуры. Через 41 год тепловым действием тока заинтересовался английский физик Дж. Джоуль, а еще через год российский ученый Э. X. Ленц. Ими было установлено, что

Количество теплоты, выделяемое проводником с током, равно произведению квадрата силы тока, сопротивления проводника и времени прохождения по нему тока.

Теперь этот закон называют законом Джоуля-Ленца. Математически он выражается в виде следующей формулы:

Q=I2Rt.      (19.1)

Нагревание током проводника обусловлено взаимодействием носителей тока со встречными атомами или ионами вещества. В результате этого взаимодействия внутренняя энергия проводника возрастает и он нагревается. Нагретый проводник отдает полученную энергию окружающей среде. Эта энергия и представляет собой то количество теплоты, которое определяется по закону Джоуля-Ленца.

Закон Джоуля-Ленца был открыт экспериментально. Но ему можно дать и теоретическое обоснование.

Когда электрический ток проходит по проводнику, совершается работа, определяемая выражением (18.2): A = IUt. Но U = IR. Поэтому

A = I2Rt.

Если проводник, по которому идет ток, остается неподвижным и в нем не происходит никаких химических реакций, то вся эта работа идет на увеличение его внутренней энергии. При этом количество теплоты, выделяемое проводником с током, совпадает с работой тока и поэтому определяется тем же выражением.

При очень большом токе металлический проводник может раскалиться и перегореть (расплавиться). На этом основано действие плавких предохранителей. Их назначение — автоматическое отключение электрической цепи, когда в ней начинает идти ток больше допустимого. Условное обозначение предохранителя приведено в таблице 2 (см. § 9).

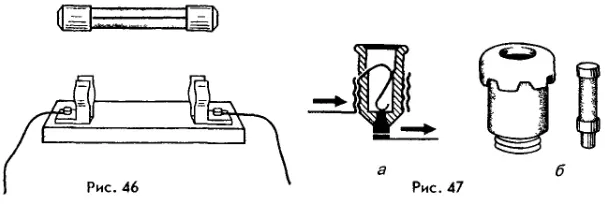

На рисунке 46 изображен предохранитель, используемый в радиоэлектронной аппаратуре. Его главной частью является проволочка из легкоплавкого металла (например, свинца), толщина которой рассчитана на определенный ток (0,5 А, 1 А, 2 А и т. д.). Если сила тока по той или иной причине (например, при коротком замыкании) превысит допустимое значение, проволочка расплавится и цепь окажется разомкнутой.

Предохранители радиоэлектронный и квартирный

Электрическая проводка в жилых зданиях рассчитана, как правило, на 6 А или 10 А. Используемые для ее защиты квартирные предохранители (пробки) показаны на рисунке 47, а, б. В первом случае (см. рис. 47, а) после перегорания нити заменяют всю пробку, во втором случае (см. рис. 47, б) лишь ее плавкую вставку.

??? 1. Почему проводник, по которому идет ток, нагревается? 2. Сформулируйте закон Джоуля-Ленца. 3. Каково назначение предохранителей? 4. Расскажите об устройстве и принципе действия плавких предохранителей. Как они обозначаются на схемах? 5. Перечислите известные вам устройства, в которых используется тепловое действие тока.
