Гидравлический пресс

После того как Паскаль провел ряд опытов по измерению атмосферного давления, он решил сконструировать «новую машину для увеличения сил». Его изобретение позволило создать гидравлический пресс (от греческого слова «гидравликос» — водяной).

Гидравлический пресс — это машина для обработки материалов давлением, приводимая в действие сдавливаемой жидкостью.

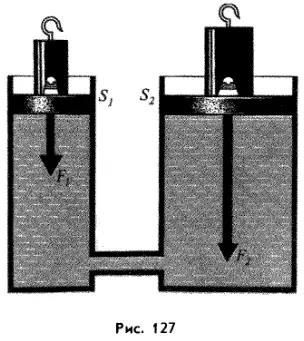

Чтобы понять принцип действия гидравлического пресса, рассмотрим рисунок 127. На нем изображены соединенные между собой два цилиндра с поршнями, имеющими разные площади сечения S₁ и S₂. В цилиндрах находится вода или минеральное масло.

Пусть F₁ и F₂ — силы, действующие на поршни со стороны находящихся на них гирь. Докажем, что жидкость в цилиндрах будет находиться в равновесии лишь тогда, когда сила, действующая на большой поршень, во столько раз превышает силу, действующую на меньший поршень, во сколько раз площадь большего поршня превышает площадь меньшего поршня. Для этого заметим, что жидкость будет оставаться в равновесии только тогда, когда давления под поршнями будут одинаковыми:

p₁ = p₂

Но каждое из этих давлений можно выразить через силу и площадь:

что и требовалось доказать.

Отношение F₂/F₁ характеризует выигрыш в силе, получаемый в данной машине. Согласно полученной формуле выигрыш в силе определяется отношением площадей S₂/S₁. Поэтому, чем больше отношение площадей поршней, тем больше выигрыш в силе.

Например, если площадь малого поршня S₁ = 5 см², а площадь большего поршня S₂ = 500 см₂, то выигрыш в силе будет составлять сто раз! Установив этот удивительный факт, Паскаль написал, что с помощью изобретенной им машины «один человек, надавливающий на малый поршень, уравновесит силу ста человек, надавливающих на поршень, в сто раз больший, и тем самым преодолеет силу девяносто девяти человек». Это открытие и легло в основу принципа действия гидравлического пресса.

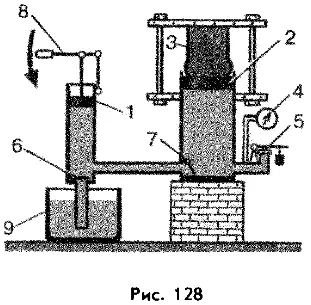

Устройство гидравлического пресса показано на рисунке 128. Цифрой 4 обозначен манометр, служащий для измерения давления жидкости внутри пресса; 5 — предохранительный клапан, автоматически открывающийся, когда это давление превышает допустимое значение.

Действие гидравлического пресса основано на законе Паскаля. Прессуемое тело 3 помещают на платформу, соединенную с большим поршнем 2. При действии некоторой силы F₁ на малый поршень 1 в узком цилиндре пресса создается избыточное давление p = F₁/S₁. По закону Паскаля это давление передается во второй цилиндр и на поршень 2 начинает действовать сила:

Так как площадь второго поршня существенно превышает площадь первого поршня, то сила F₂ оказывается значительно больше силы F₁. Под действием силы F₂ поршень 2 начинает подниматься и сдавливает прессуемое тело.

Последующие перекачивания жидкости из узкого цилиндра в широкий осуществляются с помощью периодических нажатий на рычаг 8. После каждого нажатия рычаг следует возвращать в исходное положение. При его подъеме малый поршень перемещается вверх, клапан 6 открывается и в пространство, находящееся под поршнем, из сосуда 9 засасывается очередная порция жидкости. При опускании рычага поршень 1 перемещается вниз и сдавливаемая жидкость закрывает клапан 6; при этом клапан 7 открывается и часть жидкости переходит в широкий цилиндр.

Впервые гидравлические прессы стали применяться на практике в конце XVIII — начале XIX в. Современная техника уже немыслима без них. Они используются в металлообработке для ковки слитков, листовой штамповки, выдавливания труб и профилей, прессования порошковых материалов. С помощью гидравлических прессов получают фанеру, картон и искусственные алмазы.

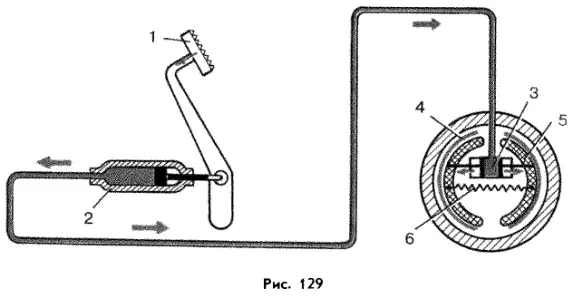

1. Что такое гидравлический пресс? 2. Чем определяется выигрыш в силе, даваемый гидравлическим прессом (при отсутствии трения)? 3. Расскажите о применении гидравлического пресса. 4. На рисунке 129 изображена схема автомобильного гидравлического тормоза (1 — тормозная педаль, 2 — цилиндр с поршнем, 3 — тормозной цилиндр, 4 — тормозные колодки, 5 — тормозные барабаны, 6 — пружина). Цилиндры и трубки заполнены специальной жидкостью. Объясните принцип действия тормоза.
